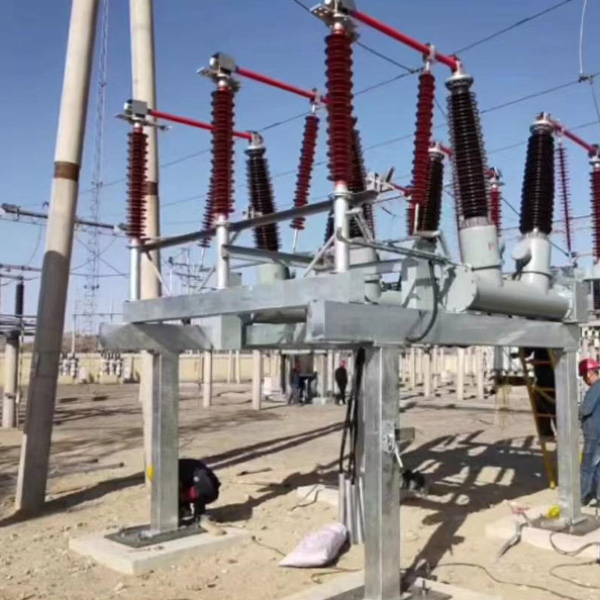

Sito di installazione

Workshop

Spettacolo di prodotti

pacchetto

Definizione del prodotto:

L'apparato combinato di tipo SF6 ad alta tensione esterno si distingue come un dispositivo elettrico integrato specificamente progettato per i sistemi di trasmissione e distribuzione di potenza ad alta tensione. La sua composizione unica comprende interruttori di circuiti, disconnettori, interruttori di terra, trasformatori di corrente, trasformatori di tensione e arretrati di sovratensione, tutti racchiusi in un alloggiamento metallico pieno di gas hexafluoruro (SF6) di zolfo, un mezzo isolante altamente efficace.

Condizioni di lavoro e ambiente:

L'apparato combinato di tipo aperto SF6 è progettato per funzionare in modo affidabile in una vasta gamma di condizioni ambientali, tra cui:

- Temperatura ambiente: da -40 ° C a +55 ° C.

- Altitudine: fino a 2000 metri sul livello del mare.

- Umidità: fino al 95% di umidità relativa.

- Grado di inquinamento: fino alla classe IV secondo gli standard IEC.

- Condizioni sismiche: progettate per resistere alle forze sismiche secondo gli standard rilevanti.

Caratteristiche del prodotto:

- Alta affidabilità e sicurezza dovuta all'isolamento del gas SF6.

- Design compatto con impronta ridotta.

- Facile manutenzione e funzionamento.

- Lunga durata di servizio con requisiti minimi di manutenzione. -Eclome ecologico come SF6 è un gas non tossico e non infiammabile con un alto potenziale di riscaldamento globale (GWP).

- Alta resistenza all'inquinamento ambientale e alle condizioni meteorologiche rigide.

Parametri del prodotto:

- Tensione nominale: in genere varia da 72,5 kV a 550 kV.

- Corrente nominale: varia a seconda dell'applicazione, in genere da 1250 A a 4000 A.

- Corrente di rottura del corto circuito classificato: fino a 63 ka.

- Rated Brent-Time Restringe Current: fino a 63 KA per 3 secondi.

- Picco nominale Restringi la corrente: fino a 170 ka. Componenti e costruzione:

- Interruttore di circuito: progettato per interrompere le correnti di guasto ed eseguire operazioni di commutazione.

- Disconnettore: utilizzato per isolare il circuito a fini di manutenzione. - Interruttore di terra: fornisce un punto di messa a terra sicuro per il circuito.

- Transformers di corrente (CTS): utilizzato per misurare la corrente nel circuito.

- Transformer di tensione (VTS): utilizzato per misurare la tensione nel circuito.

- Arrestatori di sovratensioni: proteggere l'attrezzatura dalle aspre di tensione.

- Sistema di gas SF6: garantisce un adeguato isolamento e tempra nell'arco all'interno dell'apparato.

Gamma di applicazioni:

- Sostazioni per generazione di energia, trasmissione e distribuzione.

- Sistemi di energia industriale.

- Integrazione delle energie rinnovabili (ad esempio, parchi eolici, parchi solari).

- Reti di distribuzione di energia urbana e rurale.

Metodo di installazione:

- Il processo di installazione prevede diversi passaggi:

1. Preparazione del sito: garantire una base di livello e stabile per l'apparato.

2. Assemblaggio: collegamento dei vari componenti secondo le istruzioni del produttore.

3. Riempimento del gas: riempimento del gas SF6 alla pressione specificata.

4. Test: conduzione di test elettrici e meccanici per garantire il corretto funzionamento.

5. Messa in servizio: controlli e aggiustamenti finali per garantire che l'apparato sia pronto per il funzionamento.

L'apparato combinato di tipo aperto SF6 ad alta tensione esterno svolge un ruolo fondamentale nei moderni sistemi di alimentazione, fornendo non solo un funzionamento affidabile ed efficiente, ma anche garantendo la sicurezza e la protezione ambientale, una responsabilità che prendiamo sul serio.
