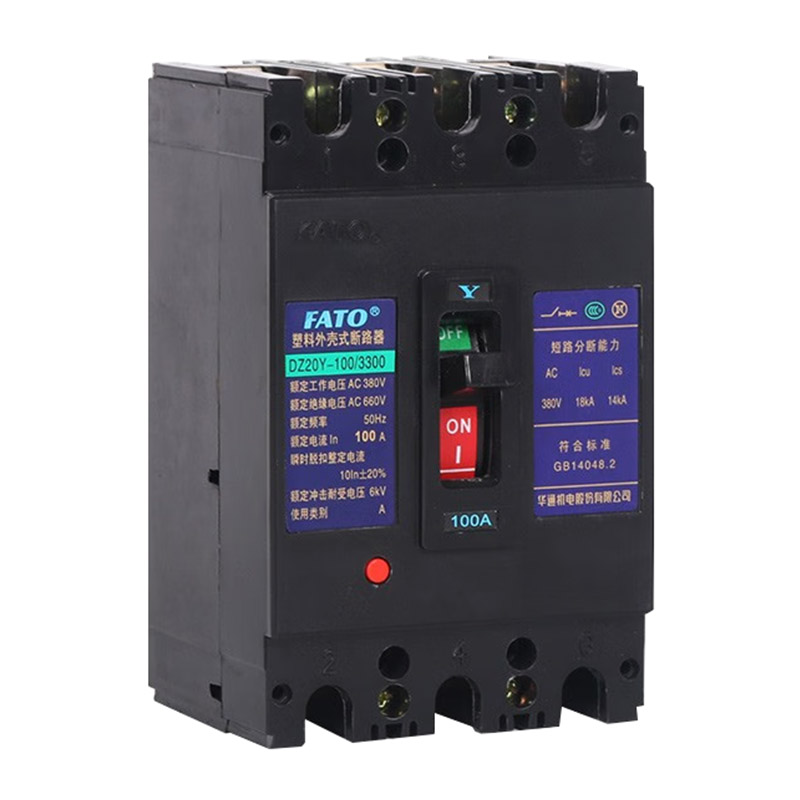

Serie DZ20 MCCB MAMPID CASE CASE BRUTER

STRUZIONE FUNZIONE DI PRODOTTO

Ambito di applicazione

L'interruttore di gusci in plastica della serie DZ20 (di seguito indicato come interruttore di circuito) è adatto per le linee di distribuzione con AC 50Hz, corrente nominale fino a 1250A, tensione di isolamento nominale di 660 V, tensione di lavoro classificata di 380 V (400 V) e sotto, come sovraccarico, circuito corto e sotto la protezione della tensione per energia elettrica, linee e alimentazione di alimentazione. Tra questi, gli interruttori di tipo Y, J e G con corrente nominale di 225A e Y di tipo 400A possono anche essere utilizzati per proteggere i motori. In circostanze normali, l'interruttore può essere utilizzato per la commutazione rara delle linee e l'avvio raro dei motori.

Il prodotto soddisfa i seguenti standard: JB8589 、 GB14048.2 、 IEC947-2.

Caratteristiche strutturali

Questa serie di interruttori si basa sul prodotto a forma di Y ed è composta da quattro parti: shell isolante, meccanismo operativo, sistema di contatto e dispositivo di rilascio.

Il meccanismo operativo di un interruttore ha la funzione di chiusura e disconnessione rapida dei contatti e la sua "chiusura", "apertura" e "la posizione della maniglia distingue le posizioni di inciampo".

Gli interruttori di tipo C e di tipo J sono derivati ​​e progettati in base al prodotto di base del tipo Y. Gli interruttori di tipo J migliorano la struttura dei contatti degli interruttori di tipi di Y in modo che, in caso di corto circuito, i contatti dinamici e statici possano disconnettersi rapidamente prima che il meccanismo venga attivato, raggiungendo l'obiettivo di migliorare la capacità di rottura.

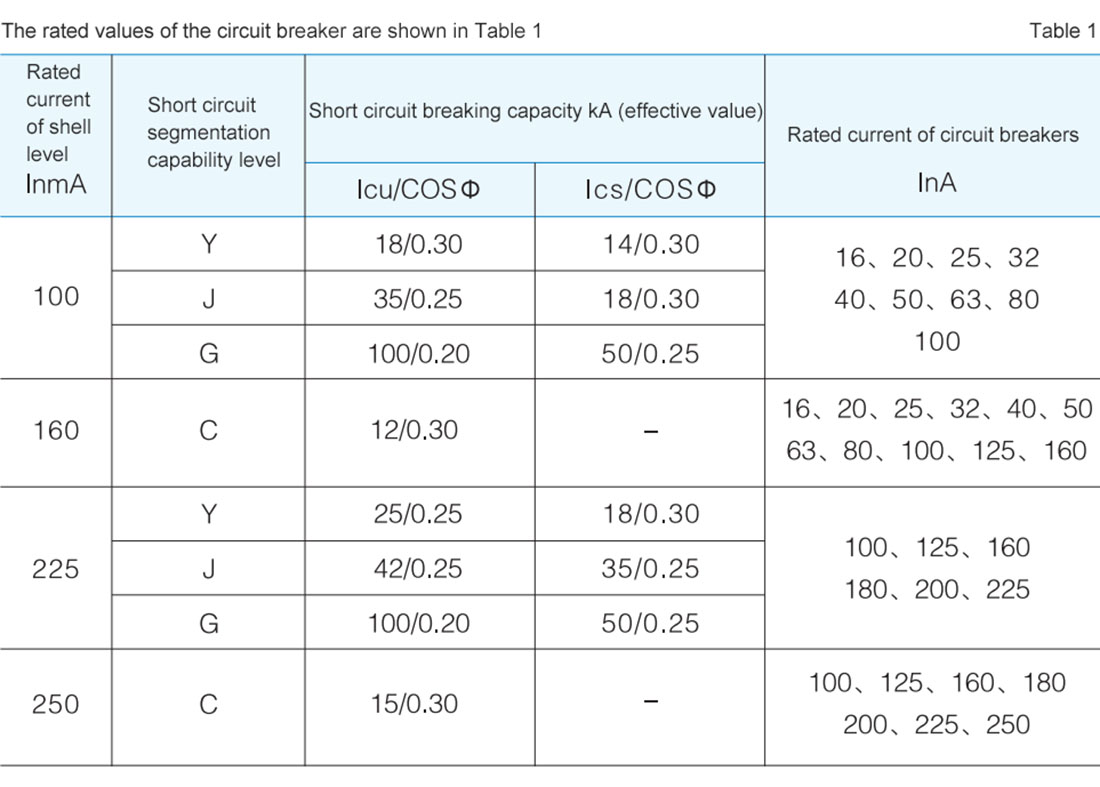

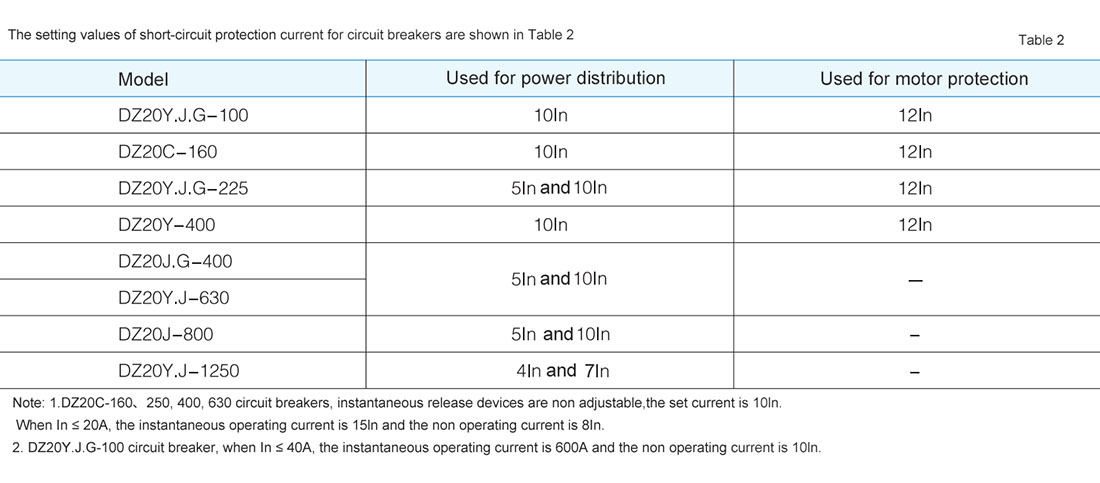

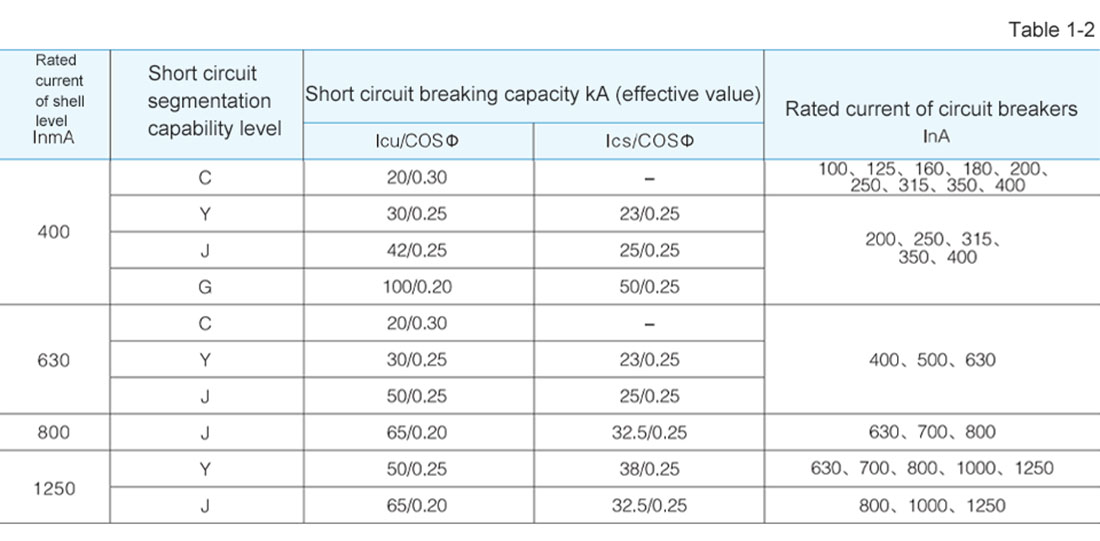

Specifiche e parametri

Aspetto e dimensioni

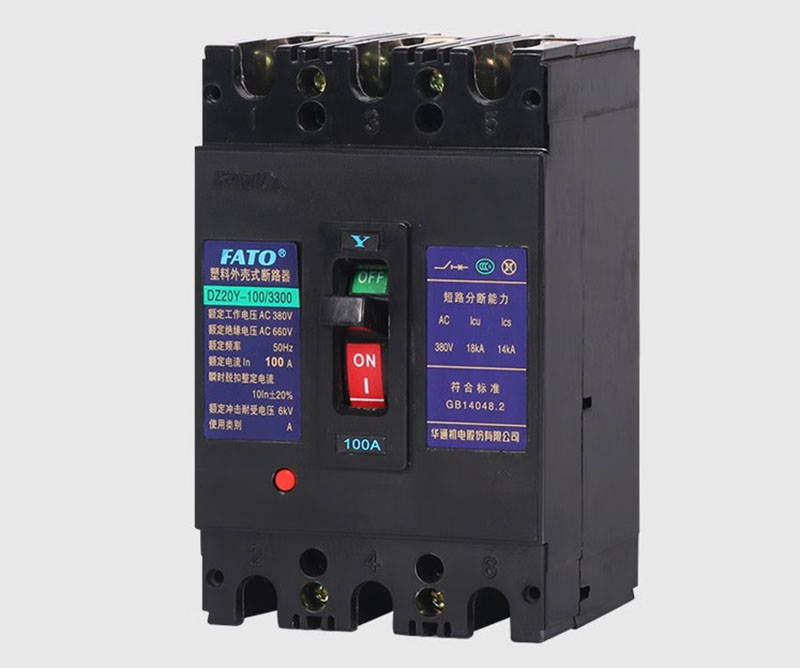

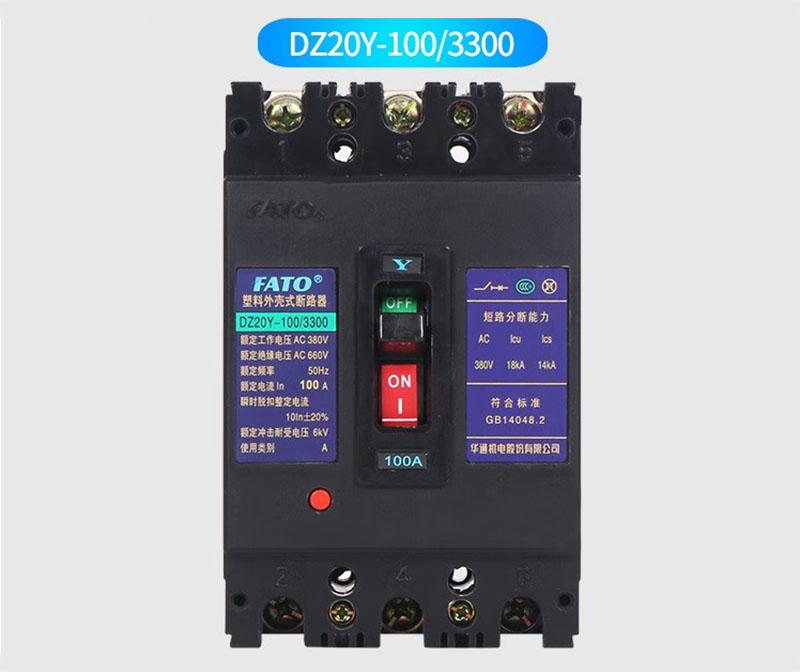

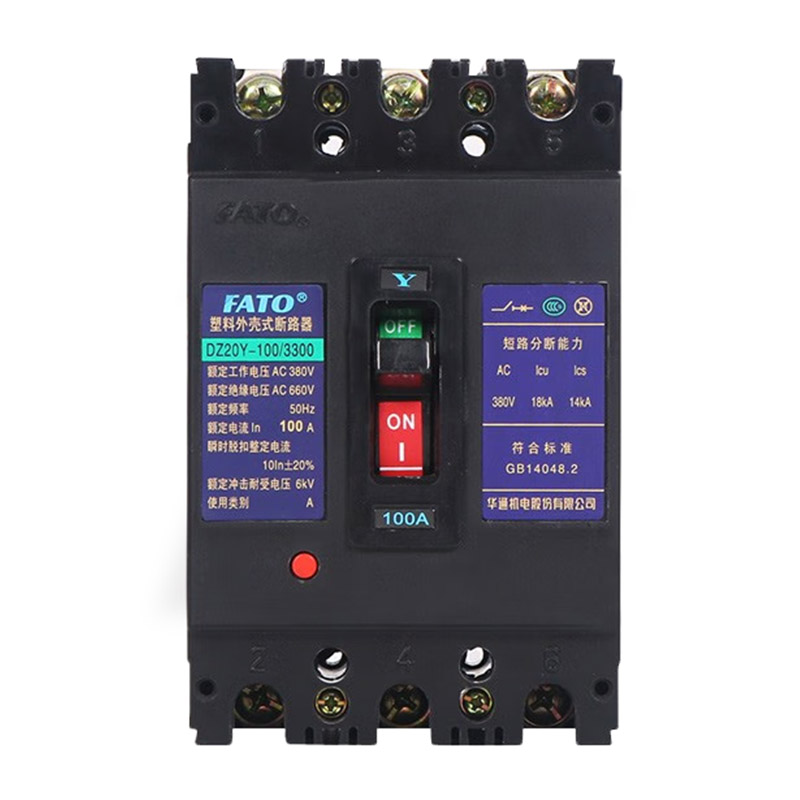

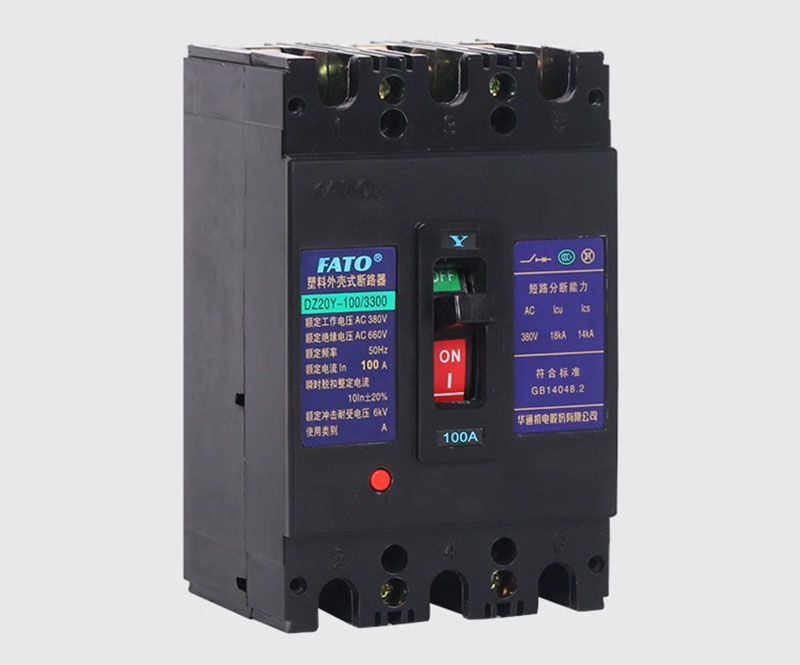

Spettacoli di prodotto
