CFB2SLE-63 RCCB Earth perdite interruttore

Descrizione del prodotto

Ambito di applicazione

♦ Adatto per circuiti di rete di distribuzione con AC 50/60Hz, tensione di lavoro classificata di 400 V e inferiore e corrente classificata fino a 63A e inferiore;

♦ Fornire protezione a contatto indiretta per essere Humen;

♦ Fornire protezione delle perdite per le attrezzature;

♦ Overload e protezione del corto circuito per linee e attrezzature di alimentazione;

♦ In circostanze normali, può essere utilizzato per una commutazione rara dei circuiti e l'avvio raro dei motori.

♦ conforme agli standard:

Standard internazionali: IEC61009-1;

Standard nazionale: GB/T16917.1.

Condizione di lavoro

◇ Altitudine: ≤2000 m;

◇ Umidità ambientale: non superiore al 50% a una temperatura ambiente massima di+40 ℃, con una maggiore umidità relativa possibile a temperature più basse, come raggiungere il 90% a 20 ℃, tenendo conto della condensa sulla superficie del prodotto a causa delle variazioni di temperatura;

◇ Condizioni di installazione: il campo magnetico esterno del sito di installazione non deve superare 5 volte il campo geomagnetico in nessuna direzione. L'interruttore di corrente residuo deve essere generalmente installato verticalmente, con la maniglia rivolta verso l'alto per connettersi all'alimentazione. La posizione di installazione non dovrebbe avere alcun impatto o vibrazione significativi;

◇ Categoria di installazione: II;

Tipo di installazione: viene adottata l'installazione di TH35-7.5 Guide Guide Rail;

◇ Livello di inquinamento: 2;

◇ Metodo di cablaggio: utilizzare le viti per serrare il cablaggio.

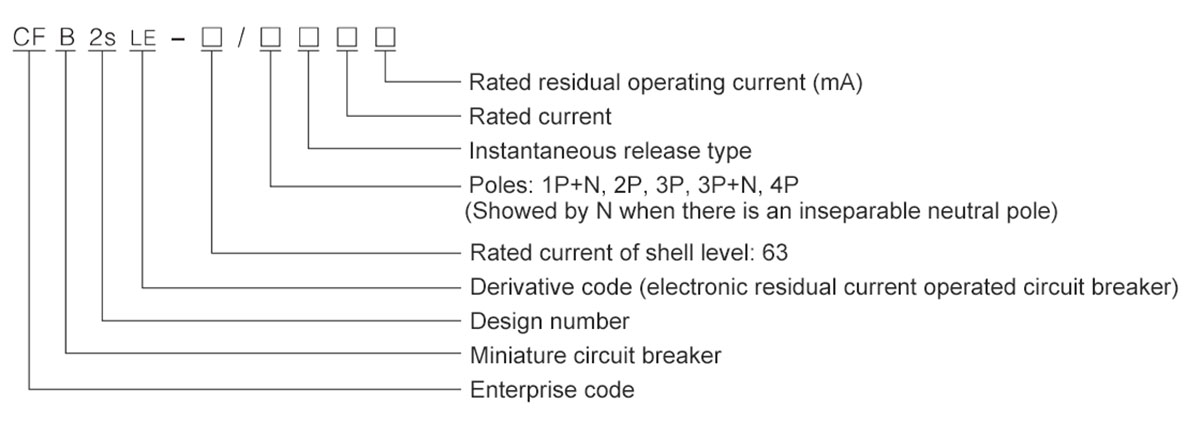

Specifiche e parametri

♦ Numeri di polo: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Currente classificata in (a): 6,10,16,20,25,32,40,50,63;

♦ Tensione di lavoro nominale UE: 230V, 400V;

♦ Tensione di isolamento classificata UI: 400V;

♦ Capacità di rottura classificata ICU (KA): 6KA;

♦ Connessione residua valutata e capacità di disconnessione L △ M: 2000a;

♦ Corrente operativa residua nominale L △ N (MA): 30;

♦ durata della vita meccanica: 20000 cicli;

♦ durata della vita elettrica: 10000 cicli;

♦ Livello di protezione: IP20;

♦ Metodo di installazione: binario di guida incorporato;

♦ Metodo di cablaggio: terminali di cablaggio con morsetti;

♦ Capacità di cablaggio: consentire collegare i cavi inferiori a 16 mm2 (quando inm = 63a);

♦ Coppia di serraggio: 2n • m (quando inm = 63a);

♦ Il tempo massimo di rottura della corrente residua nominale è t: 0,1s.

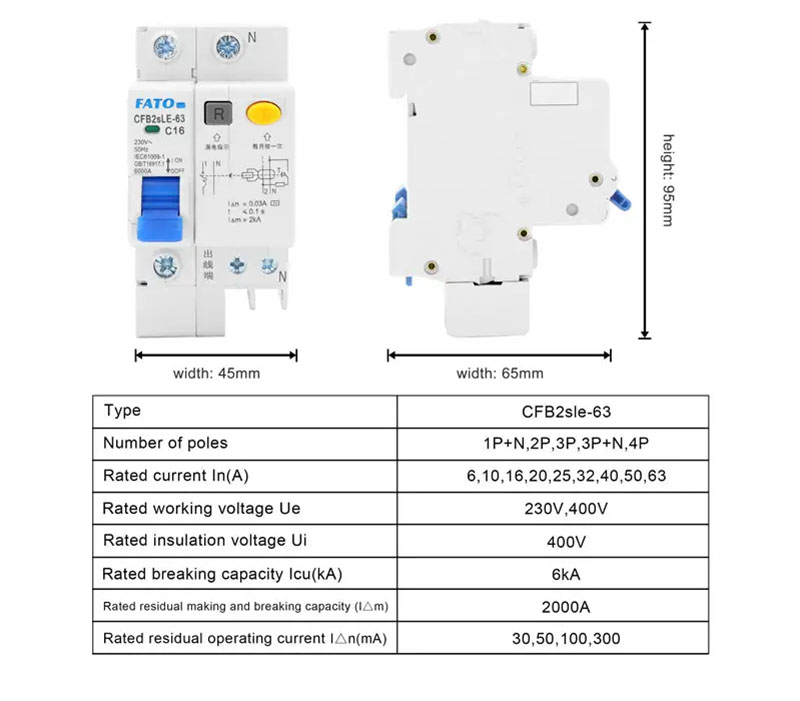

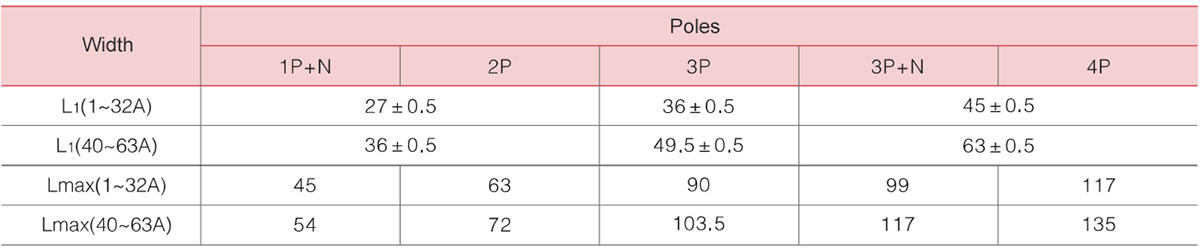

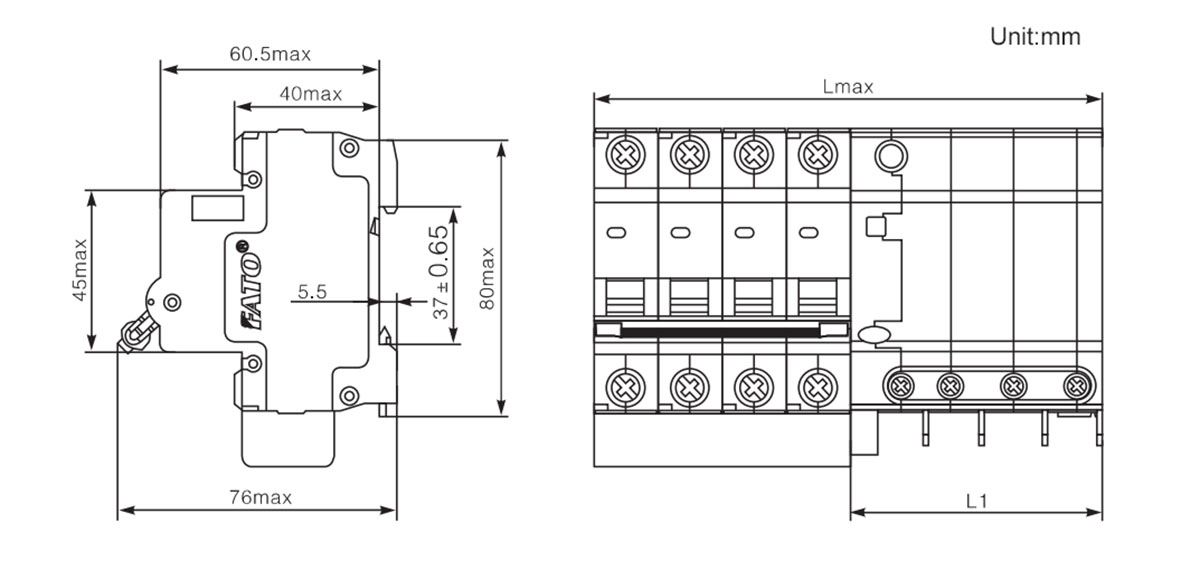

Aspetto e dimensioni

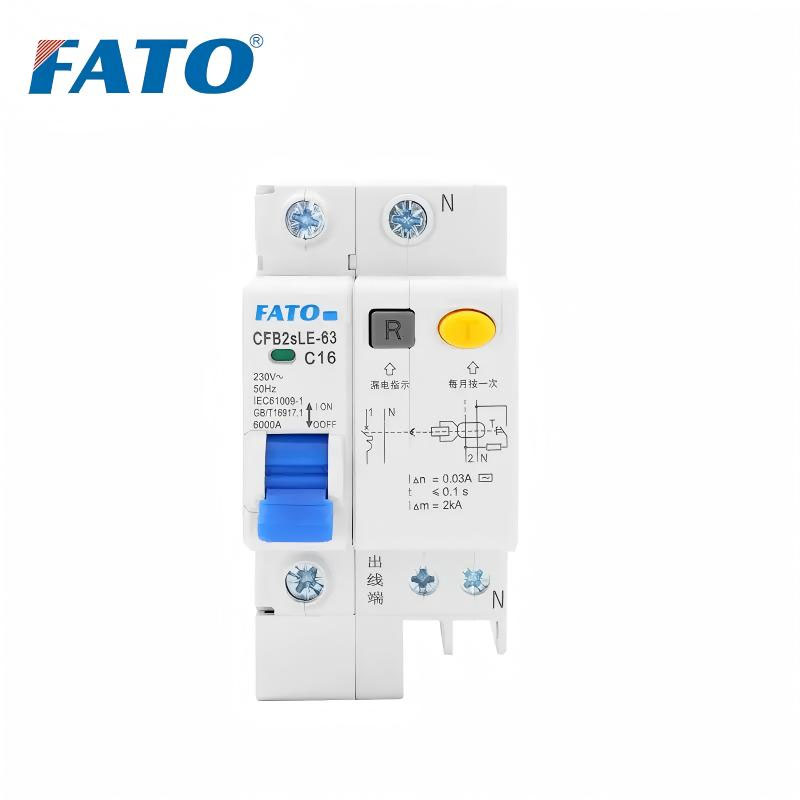

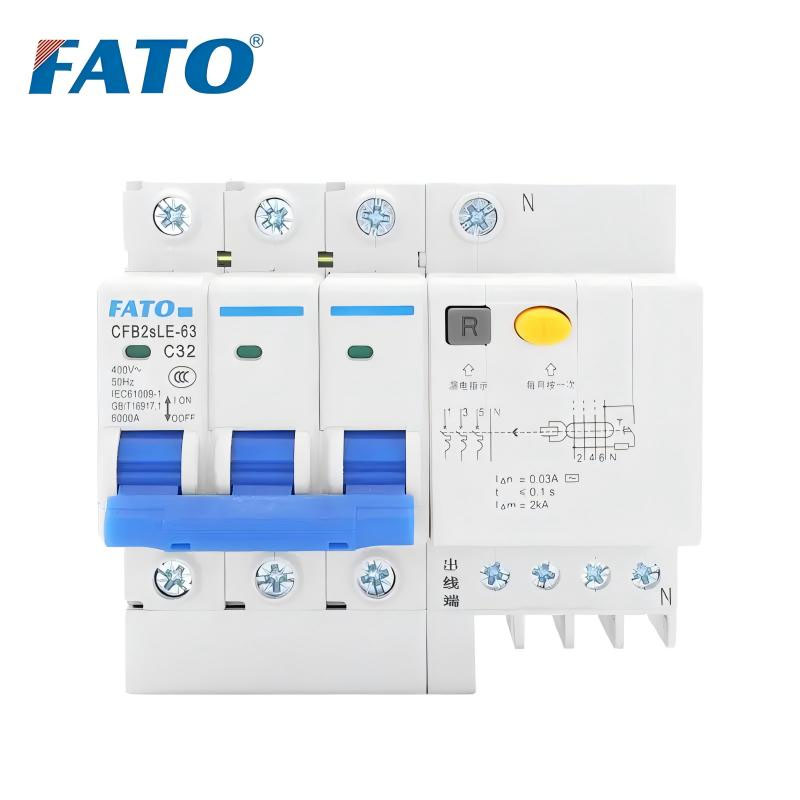

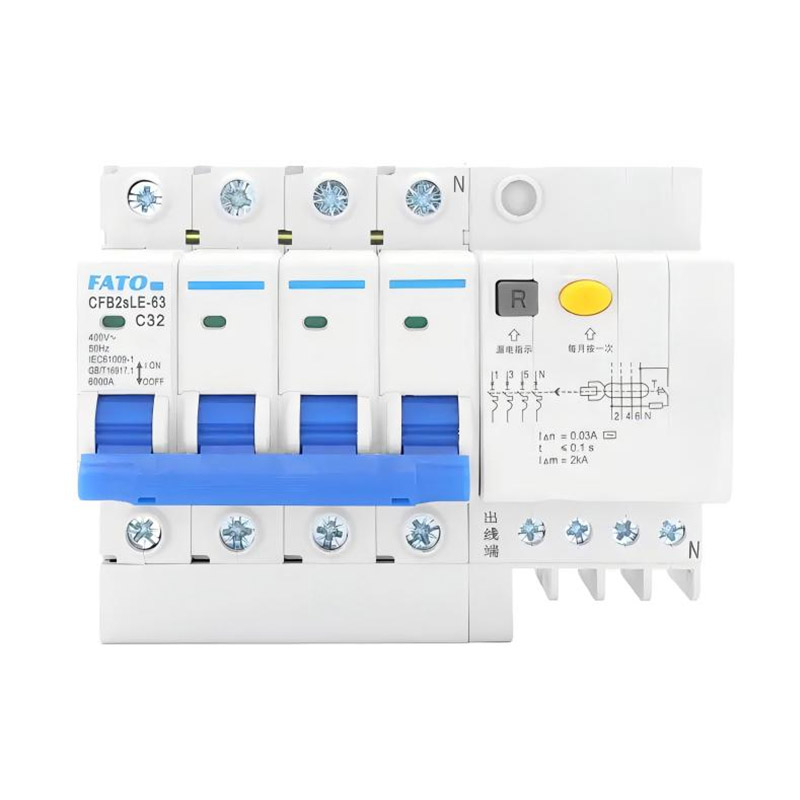

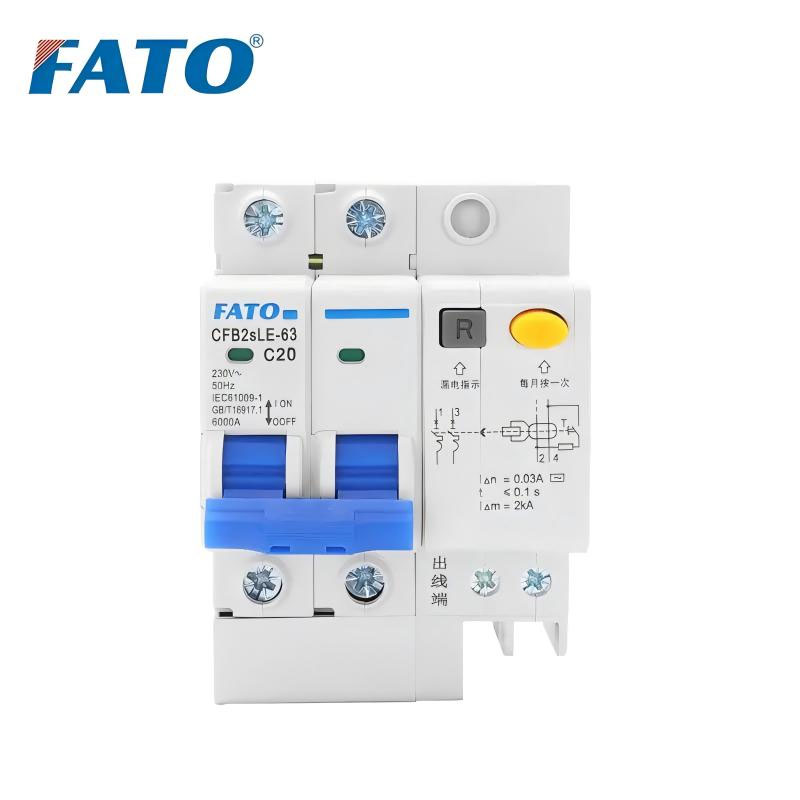

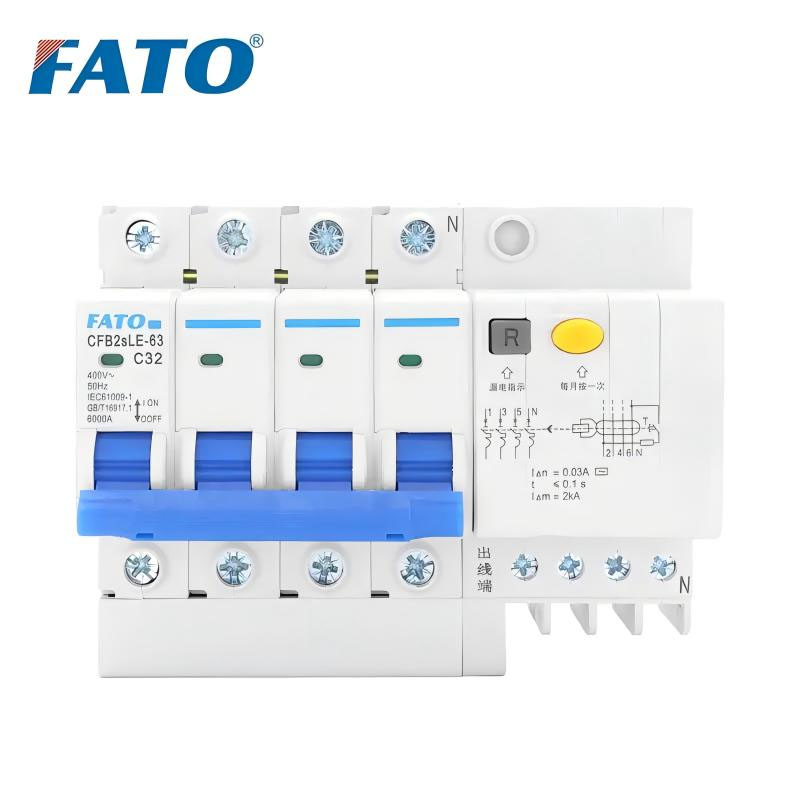

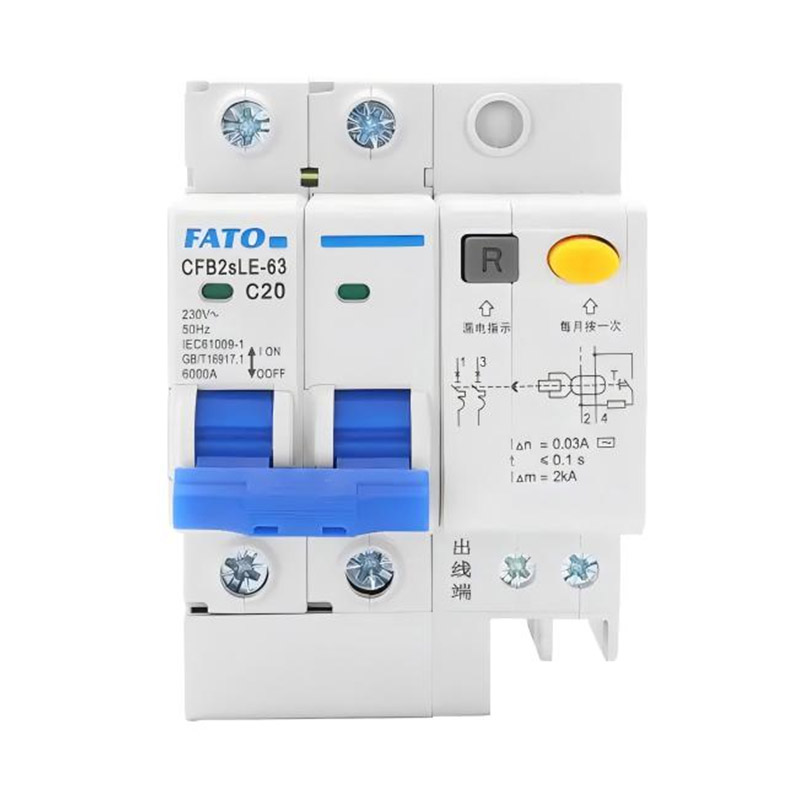

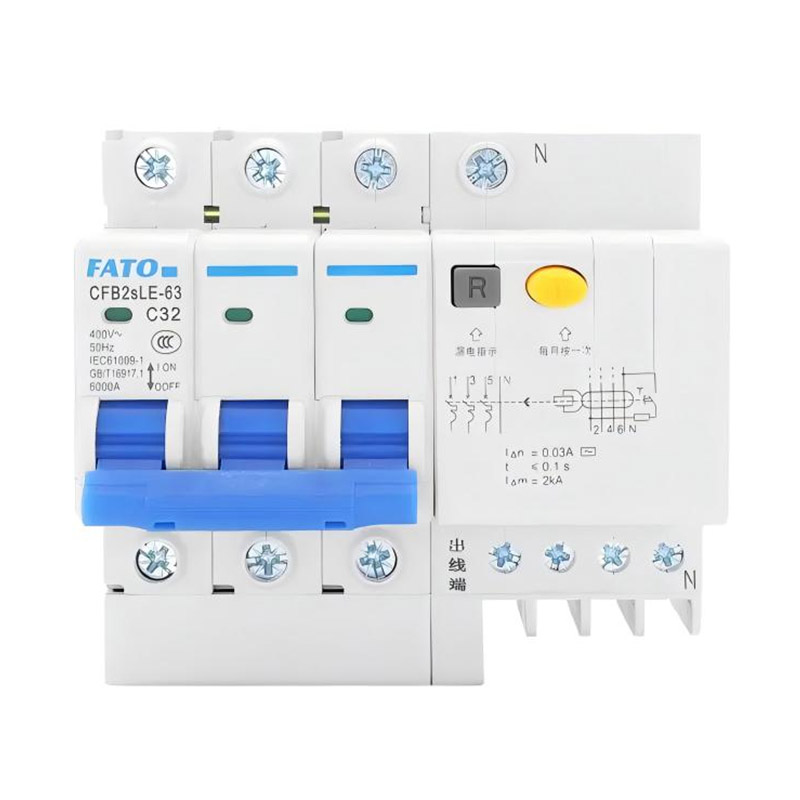

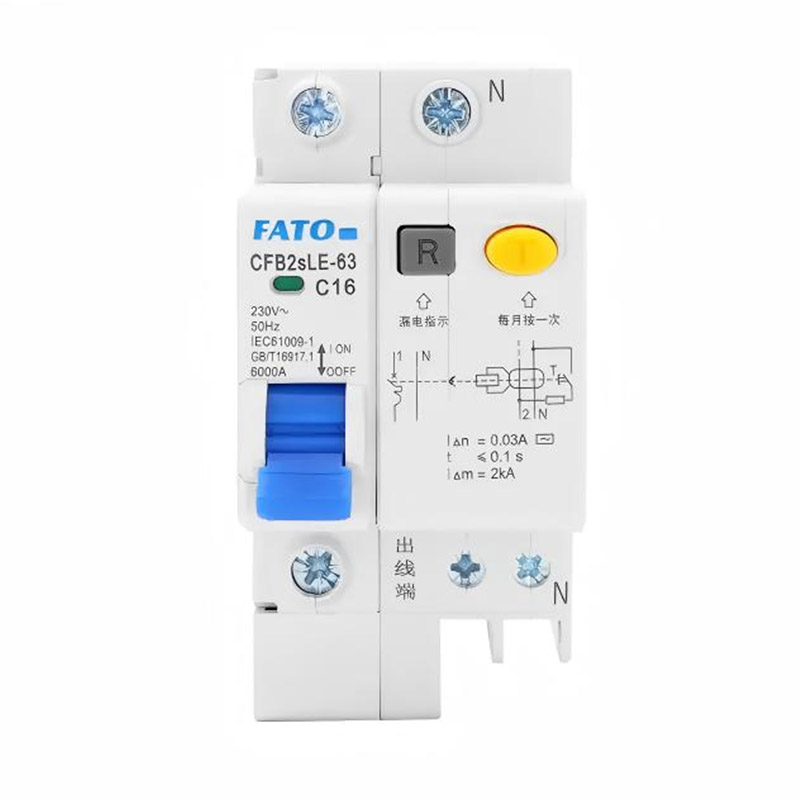

Spettacoli di prodotto
