DZ47LE-63 Interruttore di corrente residua RCCB

Istruzione della funzione del prodotto

Ambito di applicazione

♦ Adatto per circuiti di rete di distribuzione con AC 50Hz, tensione di lavoro classificata di 400 V e inferiore e corrente valutata di 63A e inferiore;

♦ Fornire protezione a contatto indiretta per le persone;

♦ Fornire protezione delle perdite per le attrezzature;

♦ Overload e protezione del corto circuito per linee e attrezzature di alimentazione;

♦ In circostanze normali, può essere utilizzato per una commutazione rara dei circuiti e l'avvio raro dei motori.

♦ Questo interruttore può monitorare il valore residuo di corrente e l'uscita passiva normalmente aperti per l'allarme senza inciampare.

♦ Questo interruttore ha un allarme di perdita selezionabile senza una funzione di inciampo.

1. Quando viene attivata la funzione di protezione delle perdite, la spia di allarme di perdita non si illumina. Quando la corrente di dispersione nel circuito raggiunge il valore operativo, il prodotto inciamperà entro il tempo specificato;

2. Quando viene disattivata la funzione di protezione delle perdite: quando viene generata la corrente di dispersione nel circuito, la spia di allarme di perdita è sempre attiva, ma il prodotto non fa scattare. Al momento, il circuito dovrebbe essere mantenuto in modo tempestivo.

♦ conforme agli standard:

Standard internazionali: IEC61009-1;

Standard nazionale: GB/T16917.1;

♦ In linea con le specifiche tecniche per le offerte della griglia statale Xizag Electric Power Co., Ltd., l'interruttore di perdite di piccole dimensioni deve avere la funzione dell'uscita di perdita.

Condizione di lavoro

◇ Altitudine: ≤2000 m;

◇ Temperatura ambientale: -5 ℃ ~+40 ℃, con un valore medio non superiore a+35 ℃ per 24 ore;

◇ Umidità ambientale: non superiore al 50% a una temperatura ambiente massima di+40 ℃, con una maggiore umidità relativa possibile a temperature più basse, come raggiungere il 90% a 20 ℃, tenendo conto della condensa sulla superficie del prodotto a causa delle variazioni di temperatura;

◇ Condizioni di installazione: il campo magnetico esterno del sito di installazione non deve superare 5 volte il campo geomagnetico in nessuna direzione. Gli interruttori operati di corrente residua devono essere generalmente installati verticalmente, con la maniglia rivolta verso l'alto per connettersi all'alimentazione. Non ci dovrebbero essere un impatto significativo o vibrazione nel sito di installazione;

◇ Categoria di installazione: II;

◇ Tipo di installazione: viene adottata l'installazione di TH35-7.5 Guide Guide Rail;

◇ Livello di inquinamento: 2;

◇ Metodo di cablaggio: utilizzare le viti per serrare il cablaggio.

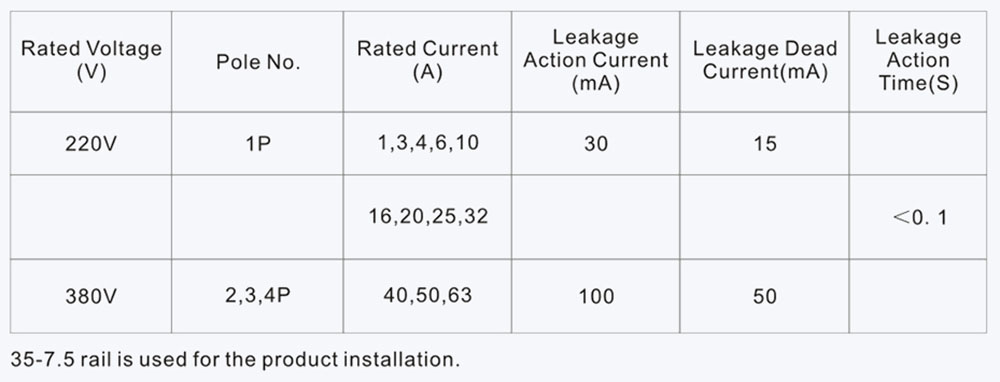

Specifiche e parametri

♦ Numero poli: 1p+n, 2p, 3p, 3p+n, 4p;

♦ Currente classificata in (a): 6,10,16,20,25,32,40,50,63;

♦ Tensione di lavoro nominale UE: 230V, 400V;

♦ Tensione di isolamento classificata UI: 500V;

♦ Capacità di rottura classificata ICU (KA): 4 (6a ~ 40a, tipo C), 3 (50a, 63a, tipo C), 4,5 (6a ~ 63a, tipo D);

♦ tipo H: 6 (6a ~ 63a, tipo C, tipo d);

♦ Connessione residua valutata e capacità di disconnessione L △ M: 2000a;

♦ Corrente operativa residua nominale L △ N (MA): 30;

♦ Corrente non operativa residua nominale L △ NO (MA): 15,25.50150;

♦ durata di vita meccanica: 2000 cicli;

♦ Destione della vita elettrica: 2000 cicli;

♦ Frequenza operativa: 120 volte/ora;

♦ Accessori elettrici: OF, SD;

♦ Livello di protezione: IP20;

♦ Metodo di installazione: binario di guida incorporato;

♦ Metodo di cablaggio: terminali di cablaggio con morsetti;

♦ Capacità di cablaggio: consentire il collegamento dei cavi inferiori a 16 mm;

♦ Coppia di serraggio: 2n • m.

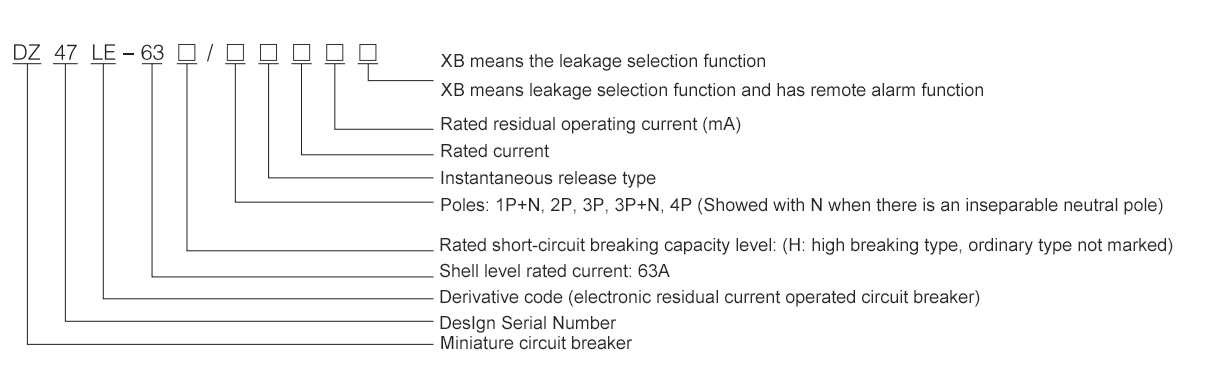

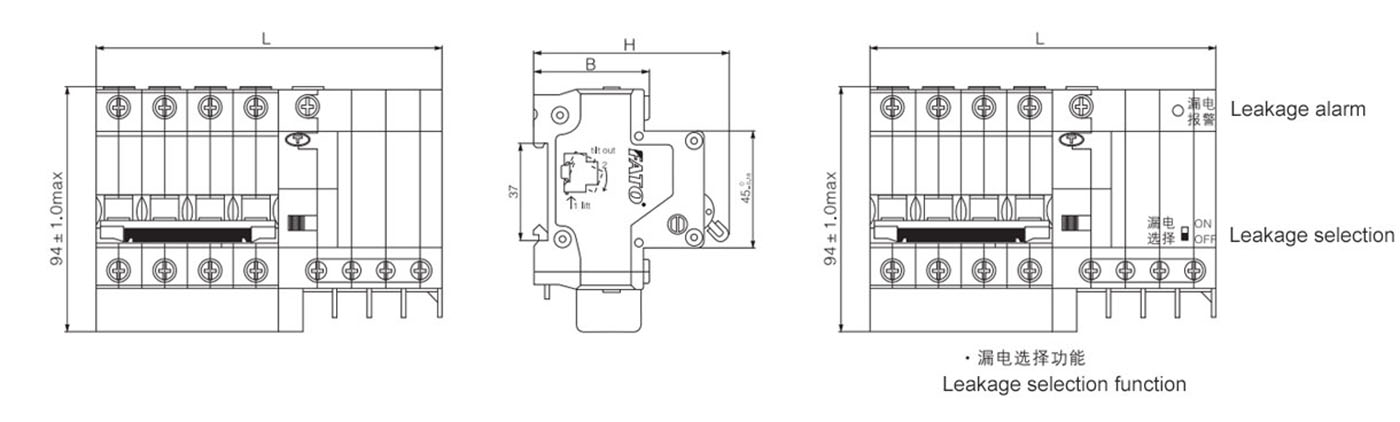

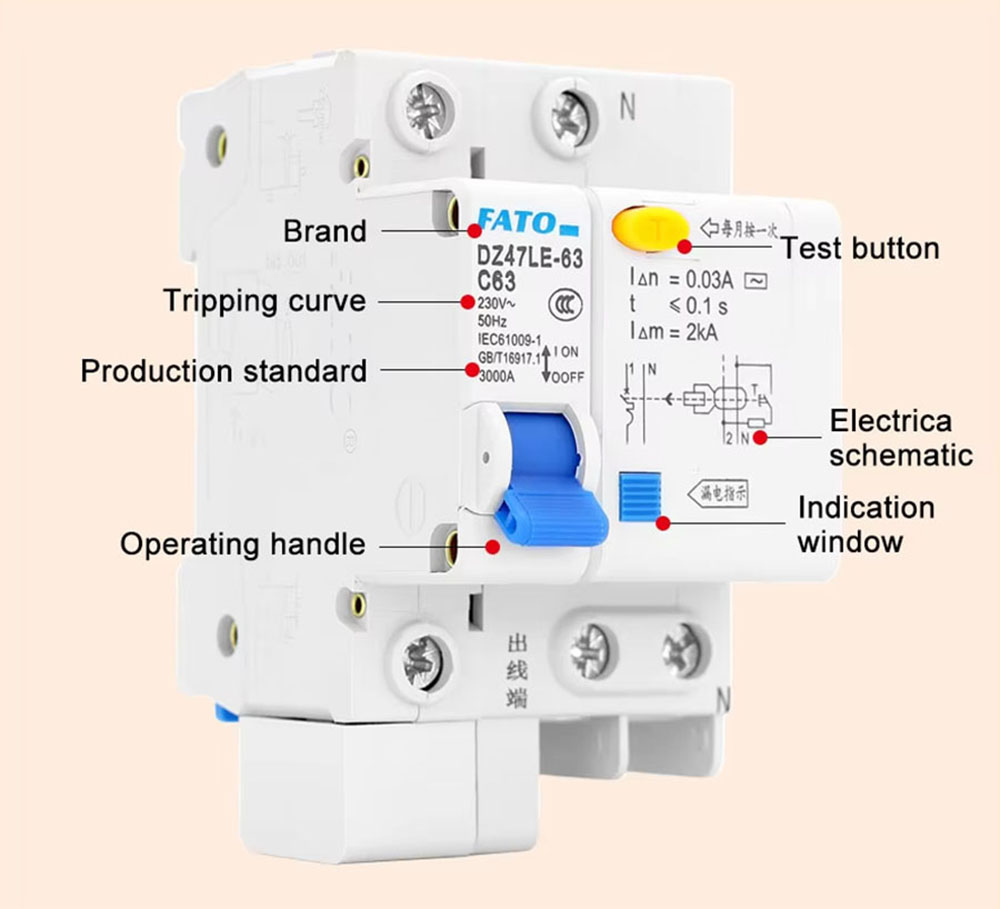

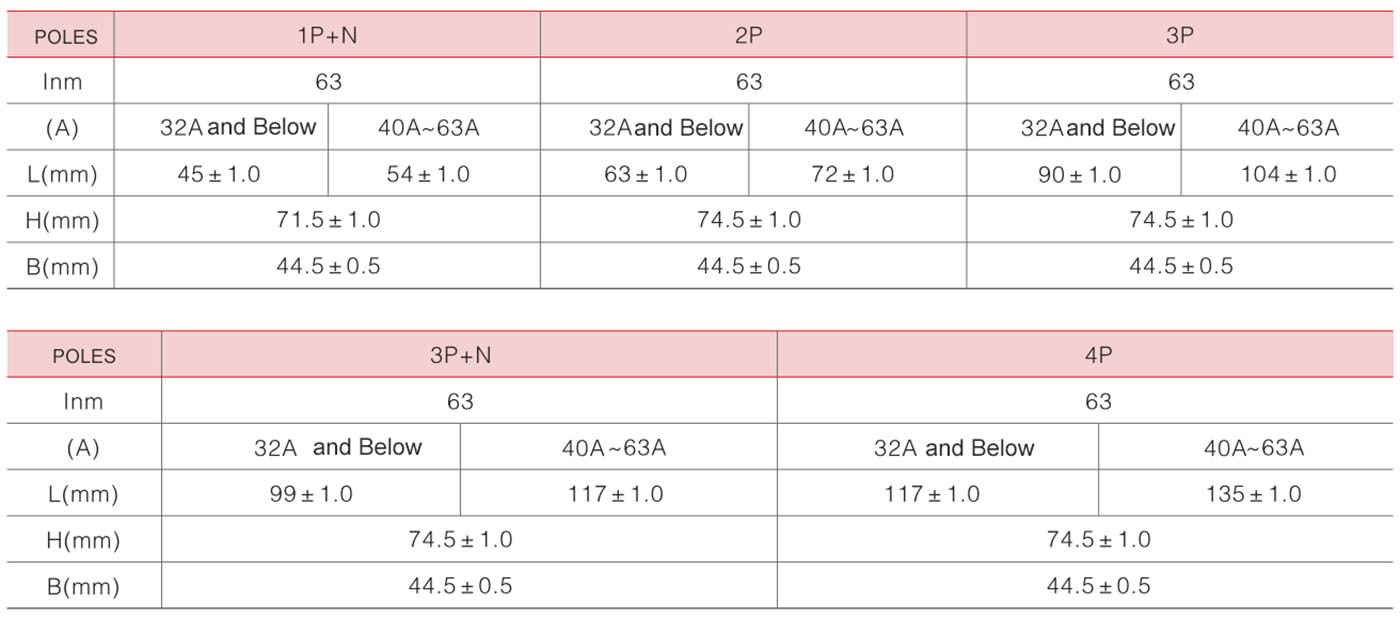

Aspetto e dimensioni

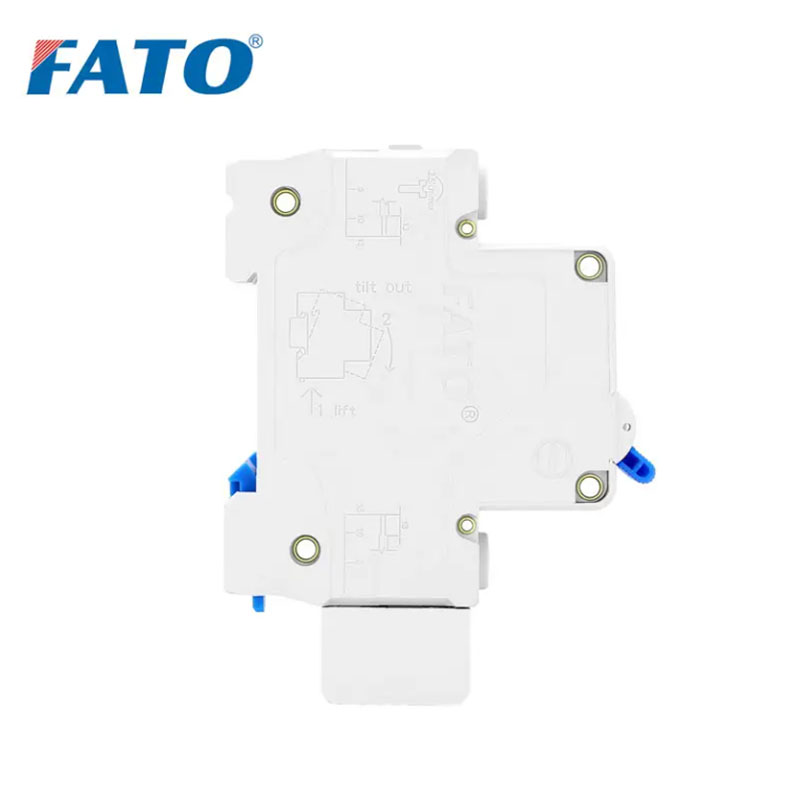

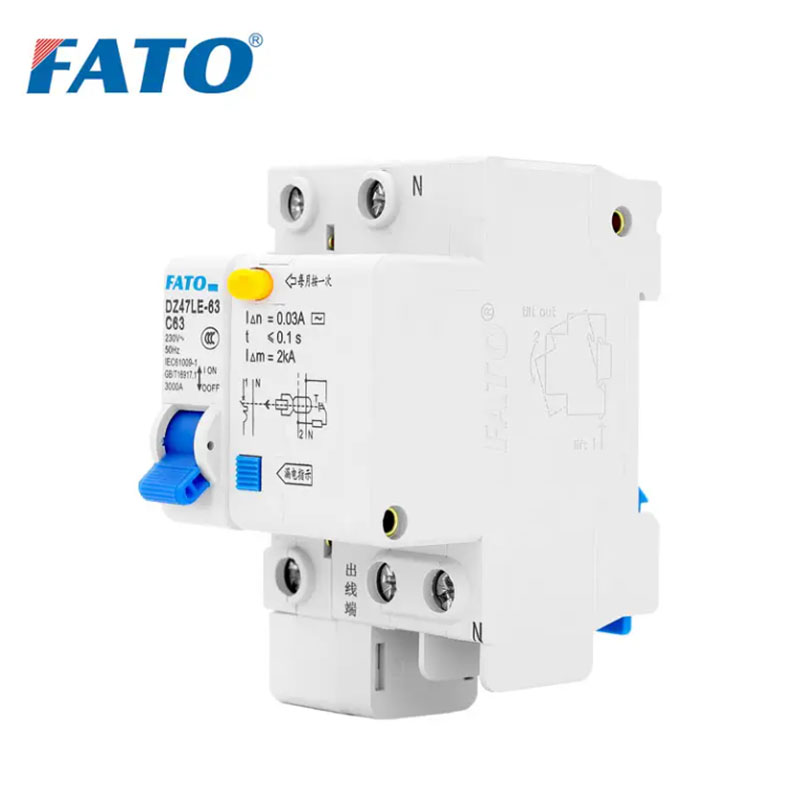

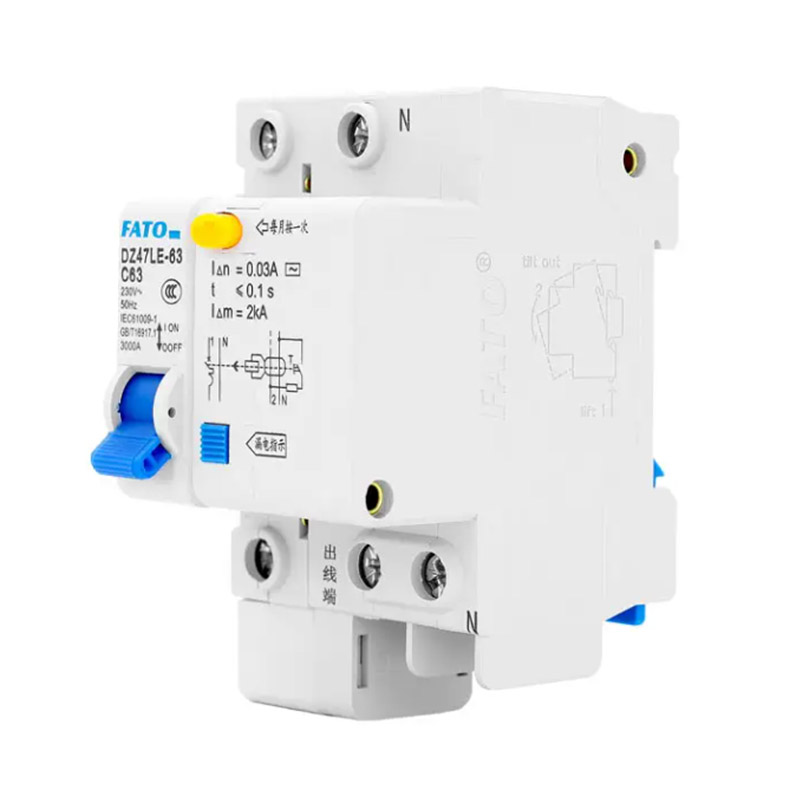

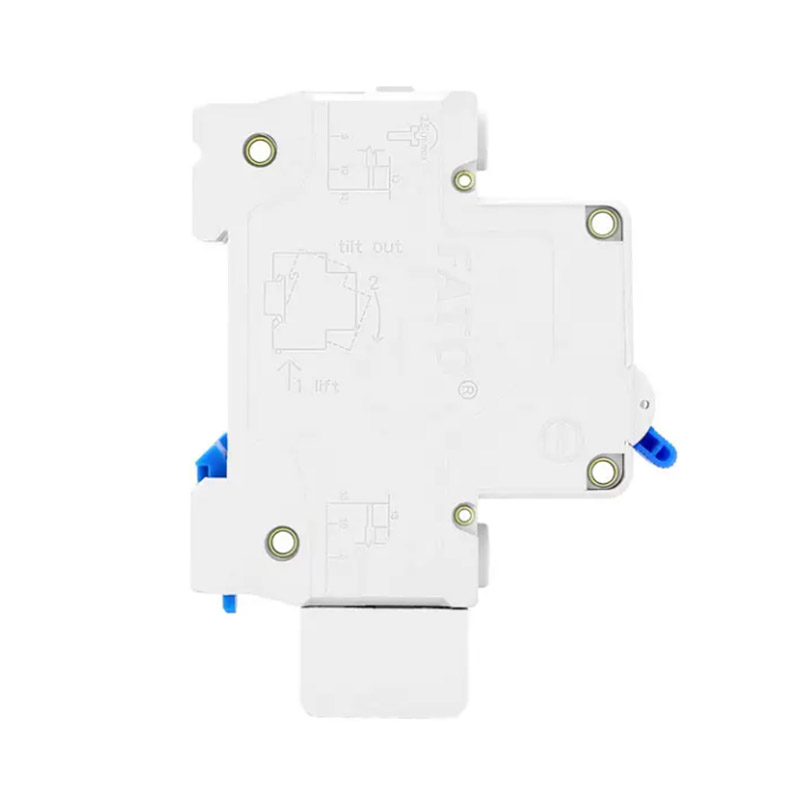

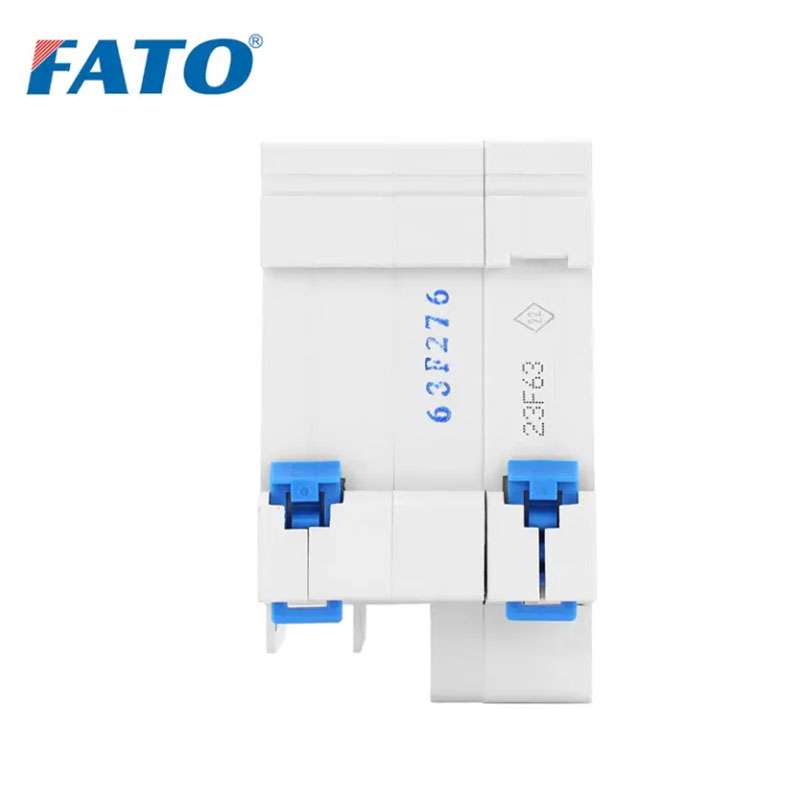

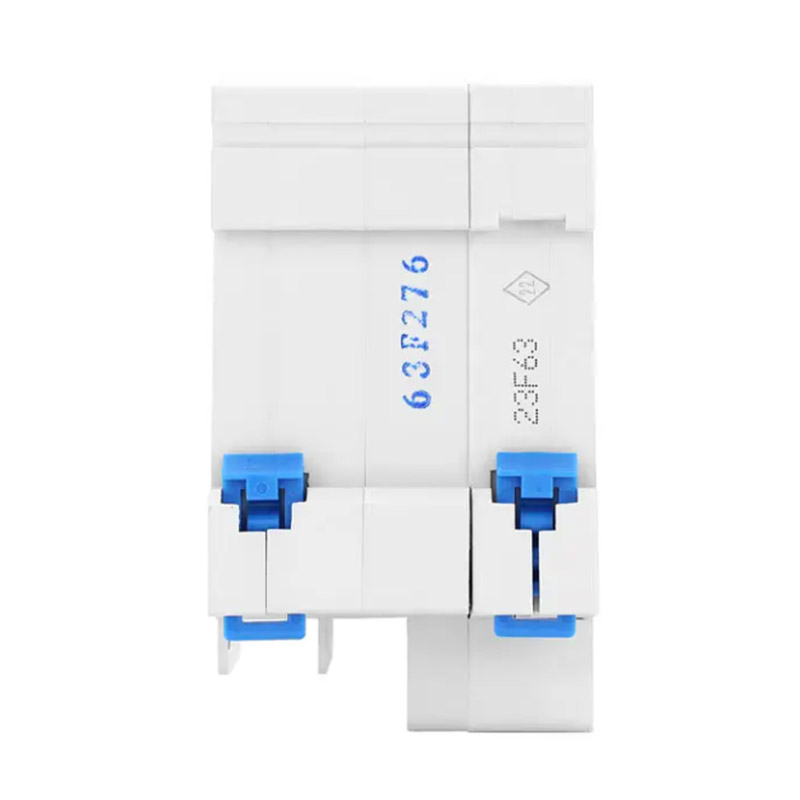

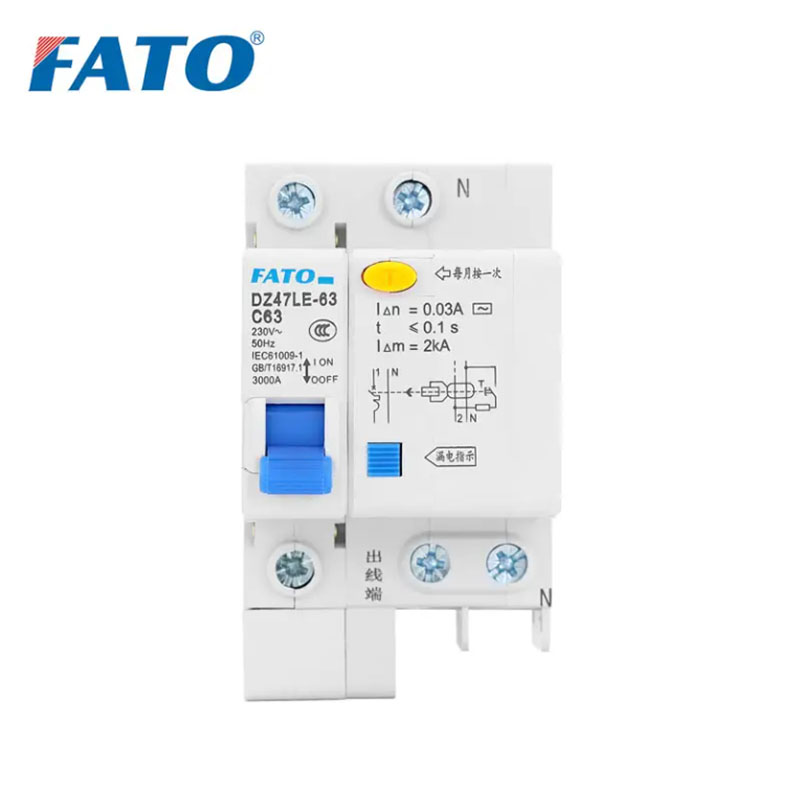

Spettacoli di prodotto
