CFB2S-63 MCB Din Rail Ac Miniature Interruttore

I dettagli dei prodotti mostrano

Ambito di applicazione

L'interruttore in miniatura CFB2S-63 è adatto per sovraccarico e protezione a corto circuito dei sistemi di distribuzione dell'illuminazione o sistemi di distribuzione del motore a gabbia scoiattolo con AC 50Hz, tensione nominale di 400 V e inferiore e corrente classificata fino a 63A. Può anche essere utilizzato per la conversione di funzionalità raro delle linee in condizioni normali. Questo interruttore è adatto per aree industriali, commerciali, grattacieli e residenziali. Il prodotto soddisfa i seguenti standard: IEC60898-1 、 GB10963.1.

Caratteristiche della struttura

Struttura: l'interruttore è composto principalmente da un guscio di isolamento, un meccanismo operativo, un ritardo, un rilascio istantaneo, contatti e un sistema di estinzione ad arco; il meccanismo operativo è una struttura a rilascio libero. Durante il funzionamento normale o anormale, i contatti possono rimanere solo in posizione chiusa o aperta. I contatti in movimento dell'interruttore a più poli sono meccanicamente collegati e ogni polo è sostanzialmente chiuso o aperto contemporaneamente.

Working principle: When an overload fault occurs in the circuit, the overload current causes the bimetallic strip to bend, pushing the lock buckle to release, mechanically driving the contact to disconnect and cut off the circuit quickly;When a short circuit fault occurs in the circuit, and the fault current reaches the instantaneous action value of the product, the short circuit current passes through the coil to attract the iron core and push the top rod, pushing the lock buckle open and causando il viaggio, raggiungendo così la funzione di tagliare il circuito;

L'interruttore ha una funzione limitante di corrente. Quando si verifica un cortocircuito, il nucleo di ferro fa sì che il palo superiore si separa i contatti e apre anche la fibbia di bloccaggio. La resistenza all'arco riduce la corrente di corto circuito, svolgendo un ruolo limitante della corrente. Il meccanismo opera simultaneamente per mantenere i contatti in posizione disconnessa. L'arco viene rapidamente estinto attraverso l'azione completa del sistema di estinzione dell'arco ..

Condizione di lavoro

◇ Il limite superiore della temperatura dell'aria circostante non deve superare+40 ℃, il limite inferiore non deve essere inferiore a -5 ℃ e il valore medio di 24 ore non deve superare+35 ℃;

◇ Altitudine: l'altitudine del sito di installazione non deve superare i 2000 m;

◇ Condizioni atmosferiche: a+40 ℃, la temperatura relativa dell'aria non supera il 50%,

e una maggiore umidità relativa è consentita a temperature più basse;

◇ La temperatura minima media del mese più piovoso non deve superare+25 ℃ e il L'umidità relativa massima media di quel mese non deve superare il 90%, prendendo in Condensazione del conto sulla superficie del prodotto causata da variazioni di temperatura;

◇ Livello di inquinamento: Livello 2;

◇ Categoria di installazione: Classe III;

◇ Tipo di installazione: la guida di installazione del tipo Th35-7.5 viene utilizzata per l'installazione;

◇ Condizioni di installazione: l'angolo di inclinazione tra la superficie di installazione e la verticale La superficie non deve superare i 5 °.

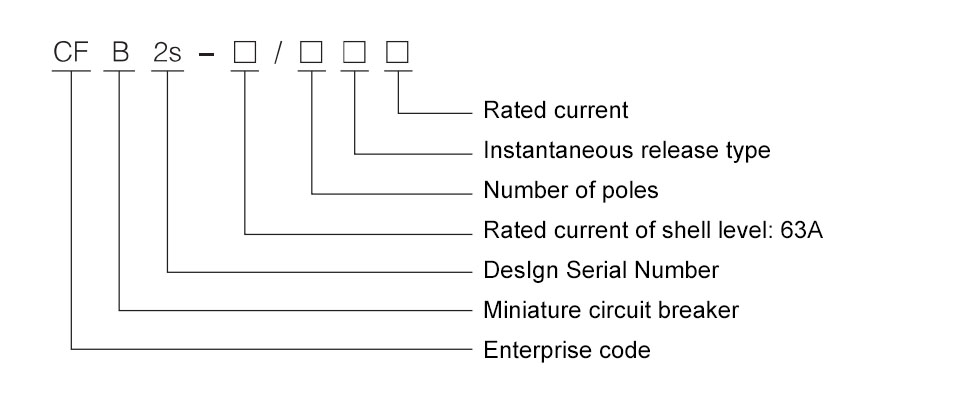

Specifiche e parametri

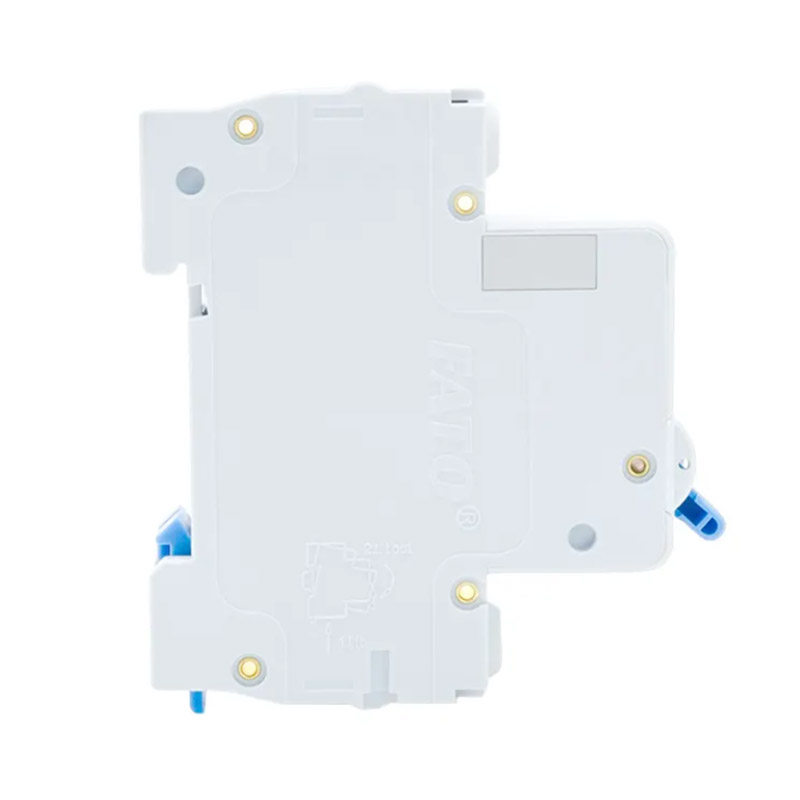

Aspetto e dimensioni

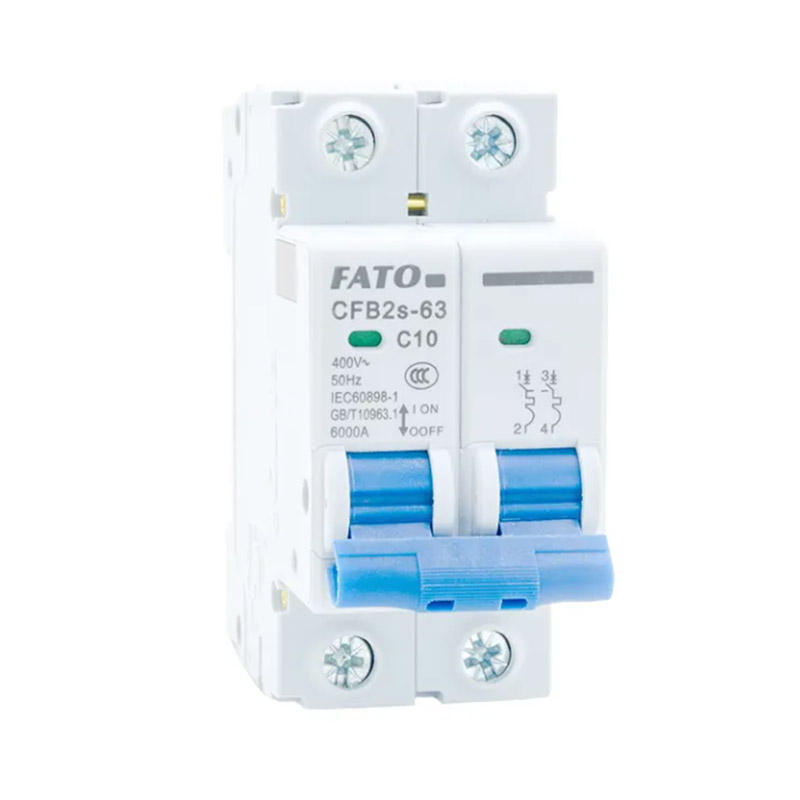

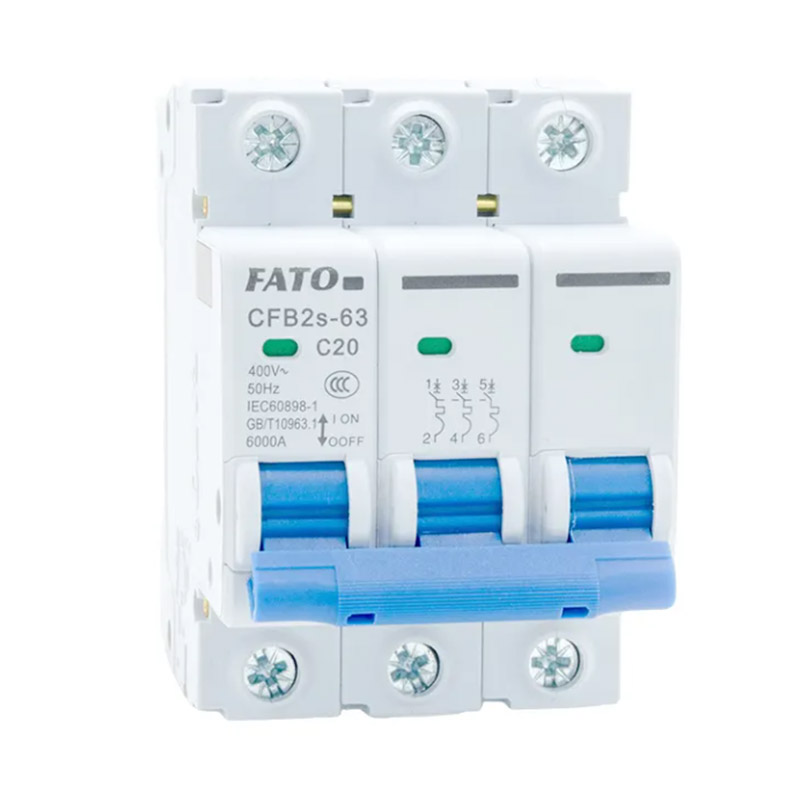

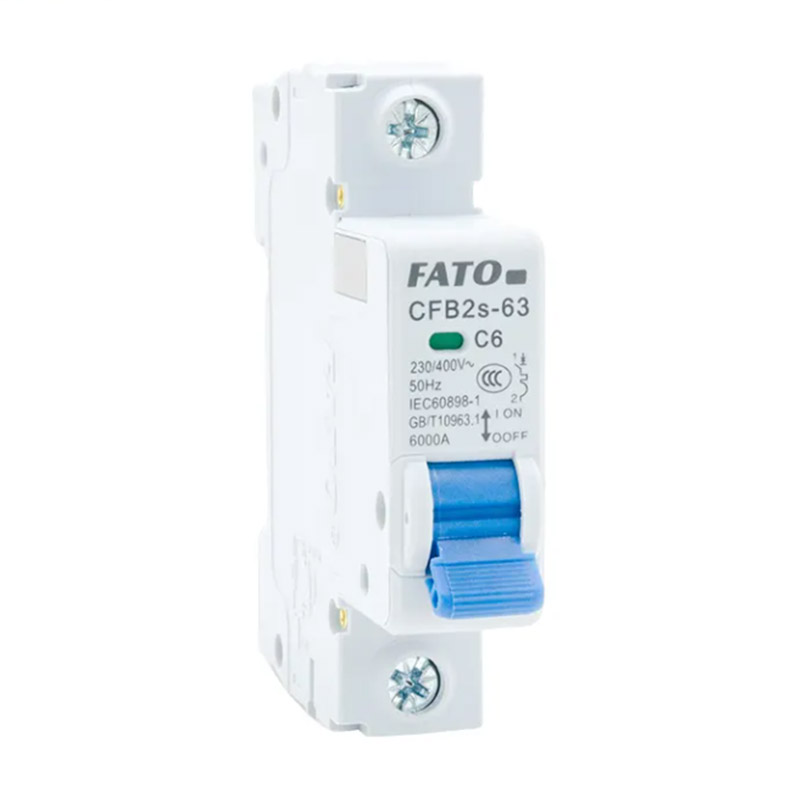

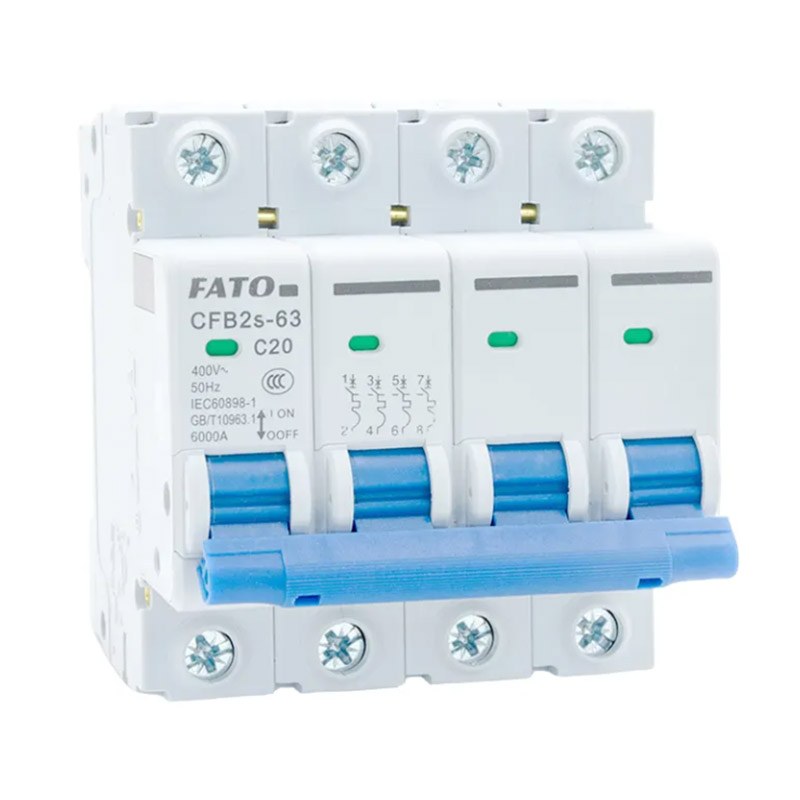

Spettacoli di prodotto
