Serie CFB3 Mini interruttore MCB

I dettagli dei prodotti mostrano

Ambito di applicazione

L'interruttore in miniatura della serie CFB3-63/125 è adatto per sovraccarico e protezione del cortocircuito nei circuiti con una tensione nominale di 230 V/400V e una corrente nominale di 125A ad una frequenza di 50/60Hz per mille AC e può anche essere utilizzata per le operazioni infequenti/off del circuito in condizioni normali.

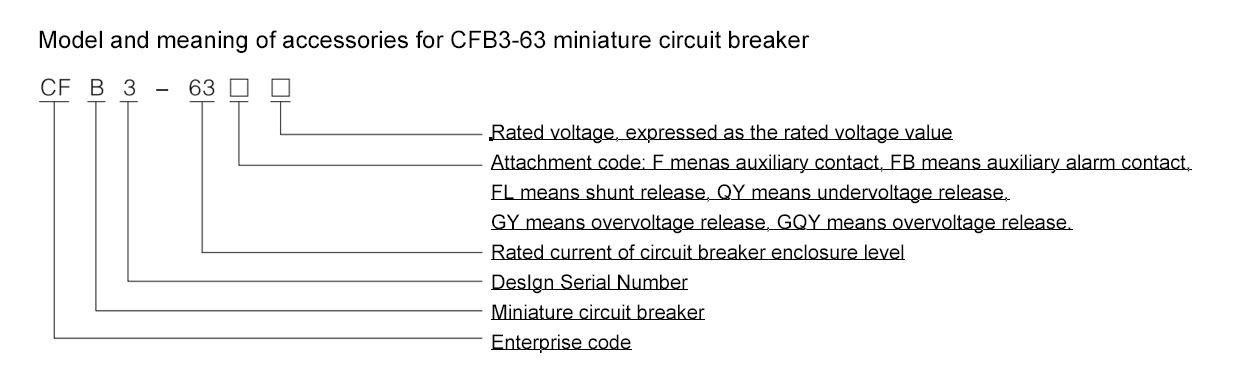

Gli interruttori della serie CFB3-63/125 sono dotati di accessori come contatti ausiliari CFB3-F, contatti di allarme ausiliario CFB3-FB, rilascio di sovratensione CFB3-FL, ETS CFB3-QY per il rilascio di contenimento di tensione.

Sovratensione, sottotensione e sovratensione/sottotensione sono dispositivi di rilascio elettronico che vengono assemblati e combinati con interruttori di circuiti o interruttori di corrente residua. Sono adatti per circuiti AC 50Hz/60Hz con una tensione nominale di 230 V e vengono utilizzati per proteggere dalla sovratensione, sottotensione e sovratensione causata da guasti di linea, evitando danni alle apparecchiature elettriche o incapaci di funzionare correttamente a causa di fluttuazioni nella tensione della rete. L'interruttore ha una funzione di isolamento, simboleggiata da

Il prodotto soddisfa i seguenti standard: GB/T10963.1, IEC60898-1 、 GB/T20645.

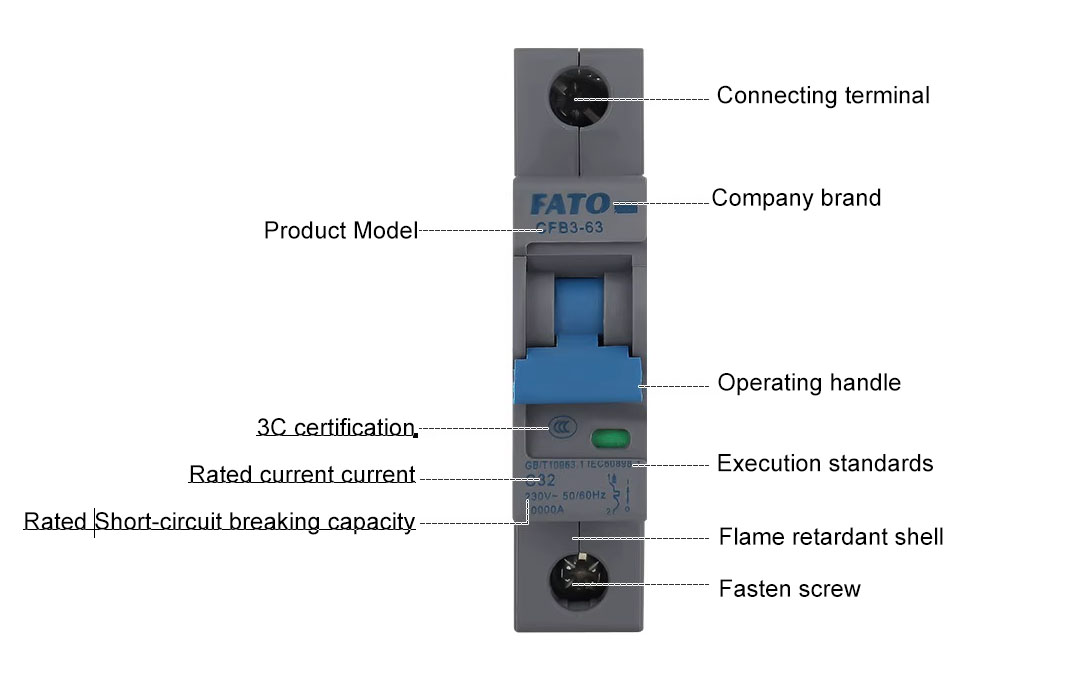

Caratteristiche della struttura

Questo interruttore ha una buona corrente di limitazione della corrente, tempo di arco estremamente breve, elevata capacità di rottura, caratteristiche di protezione precisa, durata di lunga durata e prestazioni affidabili.

Il guscio adotta un design curvo unico, con una scanalatura di ventilazione fluente sul lato per migliorare la dissipazione del calore e ridurre l'aumento della temperatura del prodotto.

Ha una chiara indicazione dello stato della posizione di contatto.

Il blocco terminale ha un metodo di connessione a doppia scoperta sia per la barra bus e per il filo.

Gli accessori sono completi, inclusi contatti ausiliari, contatti di allarme, rilascio di shunt, rilascio di sottotensione, rilascio di sovratensione, rilascio di sovratensione e altri accessori.

Condizione di lavoro

◇ Il limite superiore della temperatura dell'aria circostante non deve superare+40 ℃, il limite inferiore non deve essere inferiore a -5 ℃ e il valore medio di 24 ore non deve superare+35 ℃;

◇ Altitudine: l'altitudine del sito di installazione non deve superare i 2000 m;

◇ Condizioni atmosferiche: a+40 ℃, la temperatura relativa dell'aria non supera il 50%, e una maggiore umidità relativa è consentita a temperature più basse;

◇ La temperatura minima media del mese più piovoso non deve superare+25 ℃ e il L'umidità relativa massima media di quel mese non deve superare il 90%, prendendo in Condensazione del conto sulla superficie del prodotto causata da variazioni di temperatura;

◇ Livello di inquinamento: Livello 2;

◇ Categoria di installazione: Classe III;

◇ Tipo di installazione: la guida di installazione del tipo Th35-7.5 viene utilizzata per l'installazione;

◇ Condizioni di installazione: l'angolo di inclinazione tra la superficie di installazione e la verticale La superficie non deve superare i 5 °.

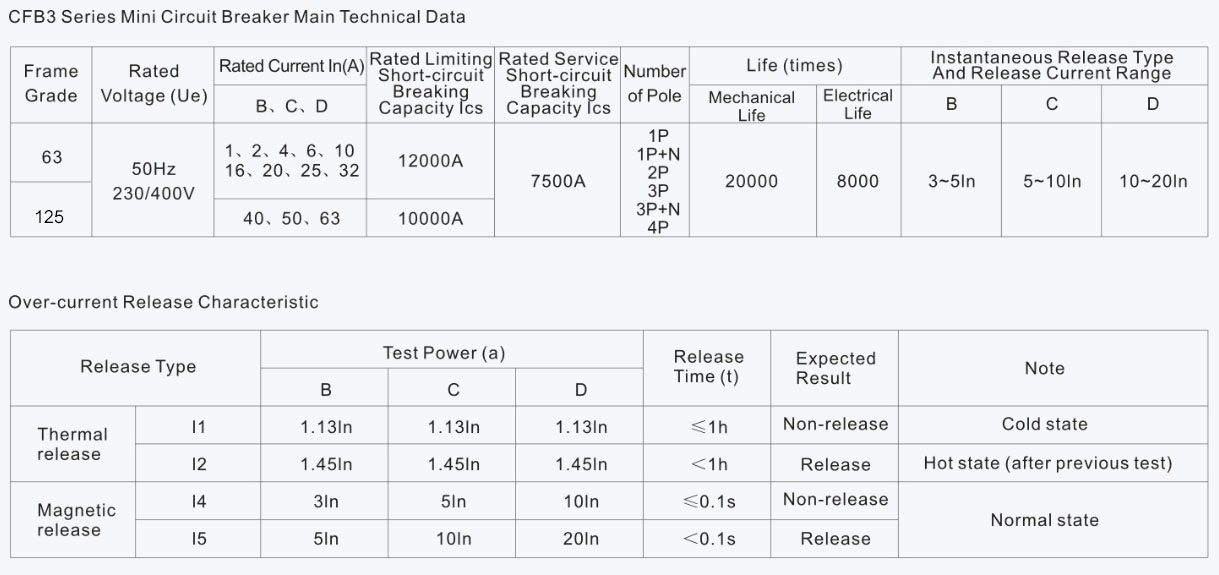

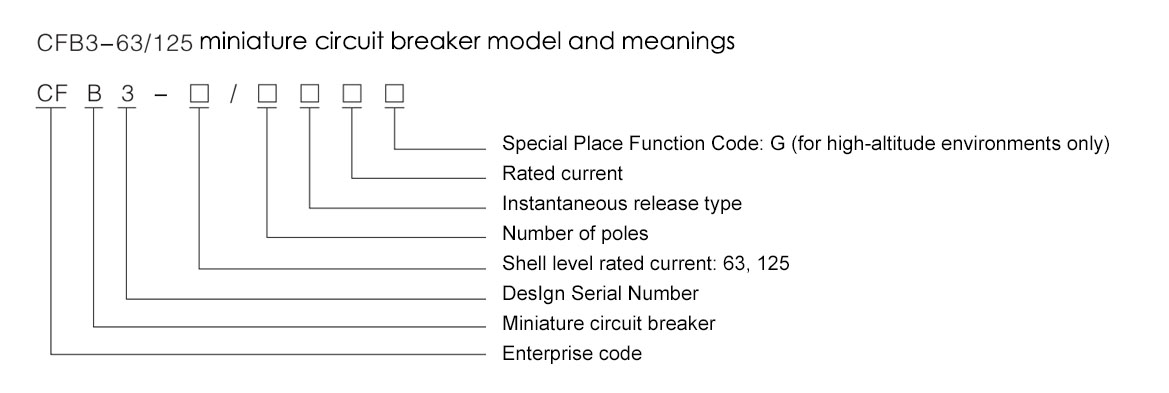

Specifiche e parametri

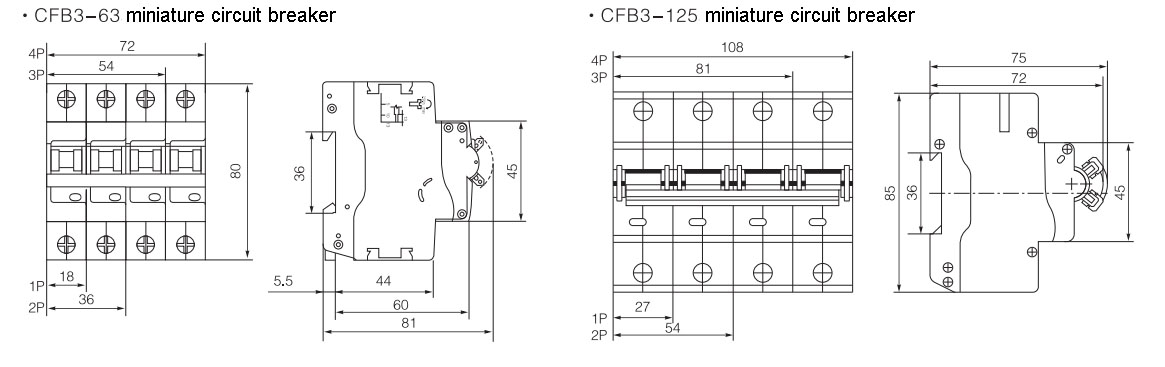

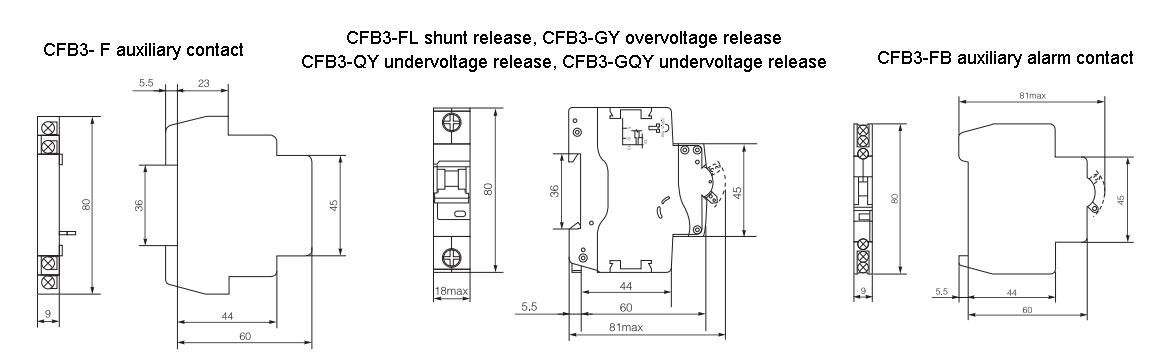

Aspetto e dimensioni

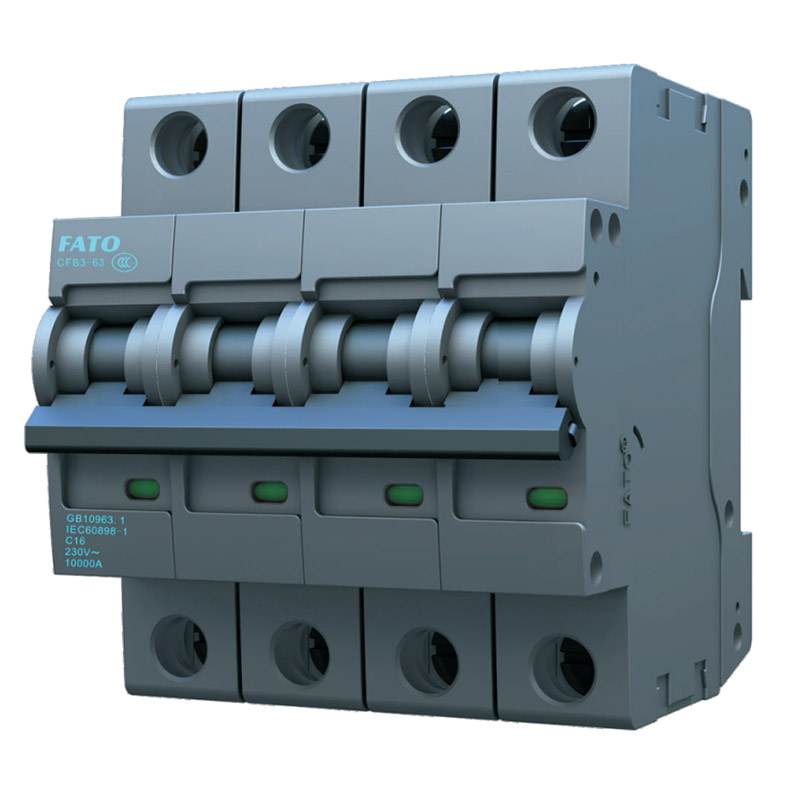

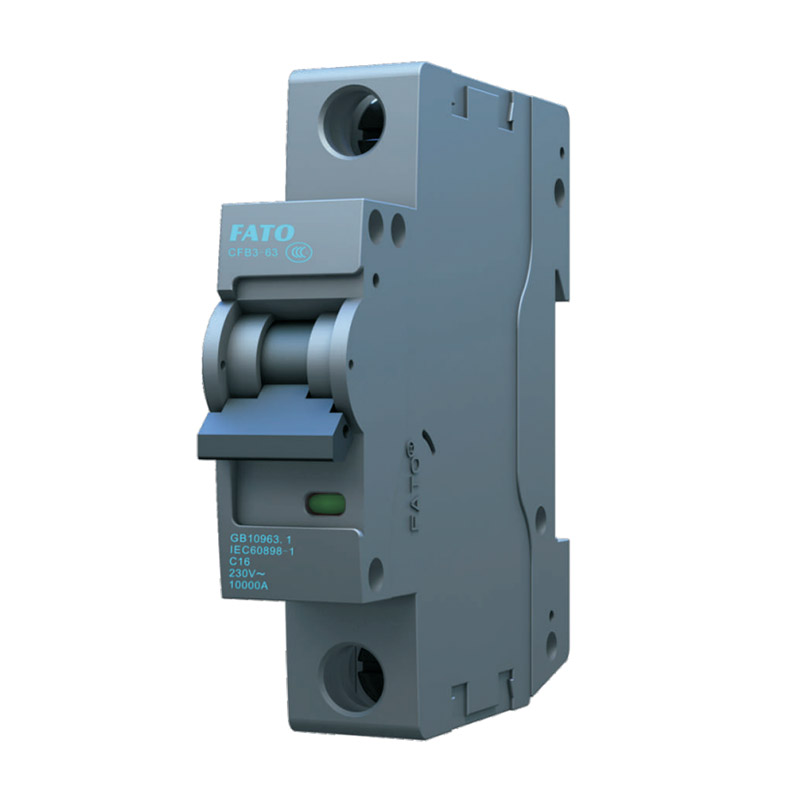

Spettacoli di prodotto
