Interruttore in miniatura DZ47-63 MCB

L'interruttore in miniatura della serie DZ47-63 è progettato per l'uso nei sistemi di illuminazione e di distribuzione del motore, proteggendo da sovraccarichi e cortocircuiti. Il suo design innovativo, la costruzione leggera e il funzionamento affidabile lo rendono una soluzione ad alte prestazioni.

Modello:DZ47-63

Invia richiesta

Descrizione del prodotto

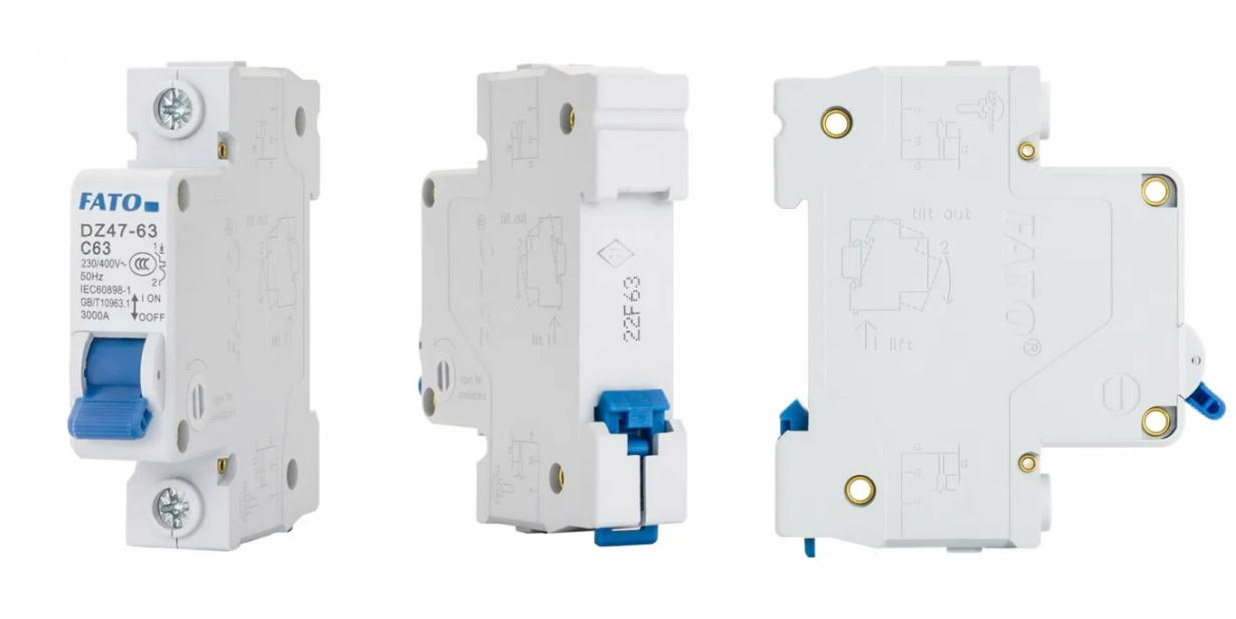

I dettagli dei prodotti mostrano

Ambito di applicazione

Il nuovo interruttore in miniatura della serie DZ47 è adatto per sovraccarico e protezione del corto circuito di linee, illuminazione e apparecchiature di alimentazione in circuiti con AC 50Hz, tensione nominale di 230/400 V e corrente valutata fino a 100A e inferiore. Può anche essere utilizzato per una commutazione rara di linee e attrezzature in condizioni normali.

Il prodotto è conforme agli standard IEC60898-1 e GB/T 0963.1.

Caratteristiche della struttura

Gli interruttori in miniatura in questo set sono costituiti da alloggi in plastica, protezione da sovracorrente, meccanismo operativo, contatti e sistema di estinzione. L'alloggiamento è costruito con materiale plastico durevole e retardante. L'interruttore a più poli viene creato combinando diversi singoli poli, con la protezione e la maniglia collegate tramite aste e coperture per mantenere l'uniformità nel funzionamento di ciascun palo.

Condizione di lavoro

◇ Il limite superiore della temperatura dell'aria circostante non deve superare+40 ℃, il limite inferiore non deve essere inferiore a -5 ℃ e il valore medio di 24 ore non deve superare+35 ℃;

◇ Altitudine: l'altitudine del sito di installazione non deve superare i 2000 m;

◇ Condizioni atmosferiche: a+40 ℃, la temperatura relativa dell'aria non supera il 50%e è consentita un'umidità relativa maggiore a temperature più basse;

◇ La temperatura minima media del mese più piovoso non deve superare+25 ℃ e l'umidità relativa massima media di quel mese non deve superare il 90%, tenendo conto della condensa sulla superficie del prodotto causata dalle variazioni di temperatura;

◇ Livello di inquinamento: Livello 2;

◇ Categoria di installazione: Classe III;

◇ Tipo di installazione: la guida di installazione del tipo Th35-7.5 viene utilizzata per l'installazione;

◇ Condizioni di installazione: l'angolo di inclinazione tra la superficie di installazione e la superficie verticale non deve superare i 5 °.

Specifiche e parametri

Tipo	Current rated (a)	Tronco d'albero.	Tensione (V)	BreakingCapacity (a)
B	1,2,3,4,6,10,16,20,25,32,40a	1	230/415	6000
	1,2,3,4,6,10,16,20,25,32,40a	2,3,4	400	6000
	50.63a	1	230/415	4500
	50.63a	2,3,4	400	4500
C	1,2,3,4,6,10,16,20,25,32,40a	1	230/415	6000
	1,2,3,4,6,10,16,20,25,32,40a	2,3,4	400	6000
	50.63a	1	230/415	4500
	50.63a	2,3,4	400	4500
D	1,2,3,4,6,10,16,20,25,32,40a	1	230/415	4500
D	1,2,3,4,6,10,16,20,25,32,40a	2,3,4	400	4500
Peso (g)	1p	2p	3p	4p
Peso (g)	102	208	308	408

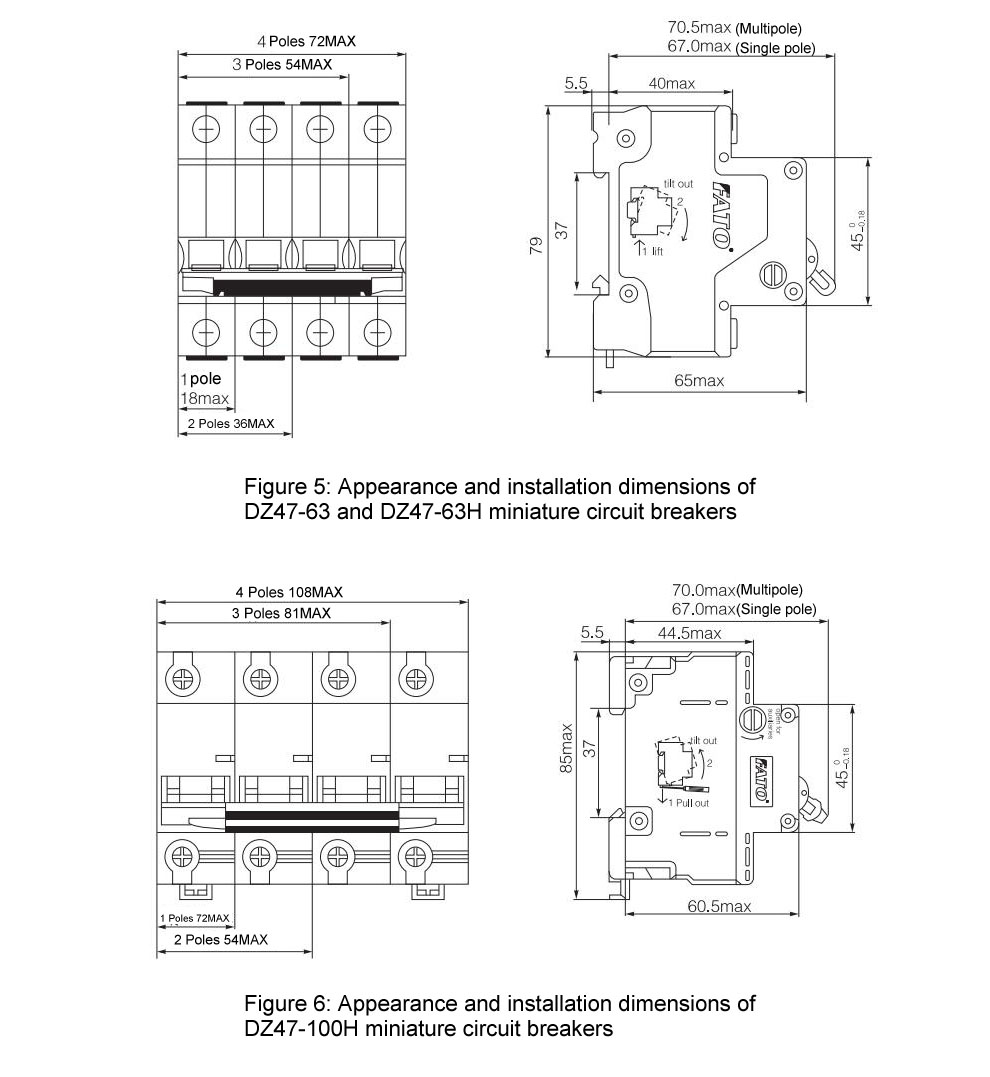

Aspetto e dimensioni

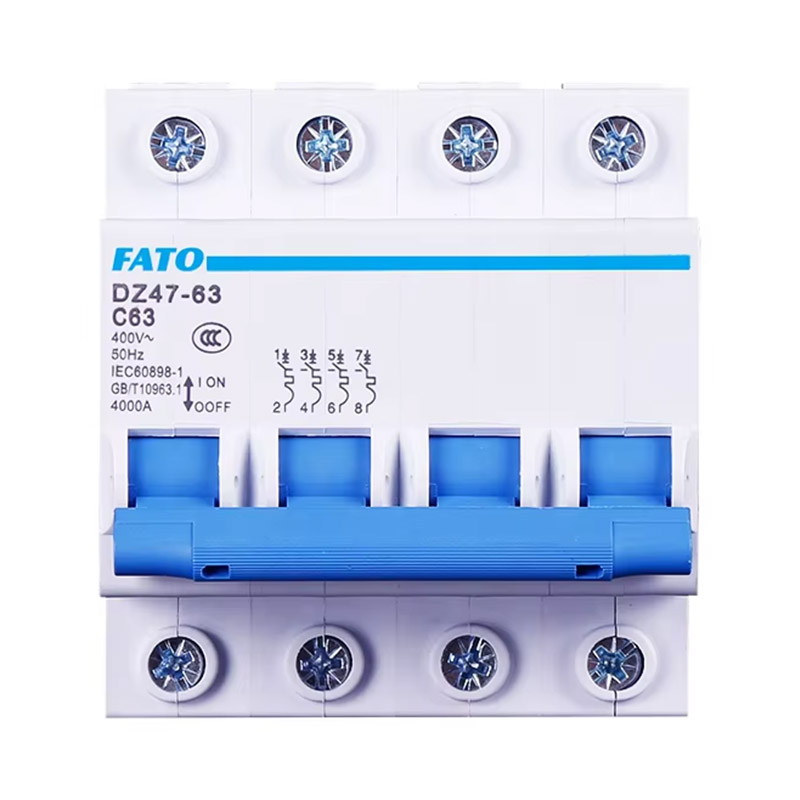

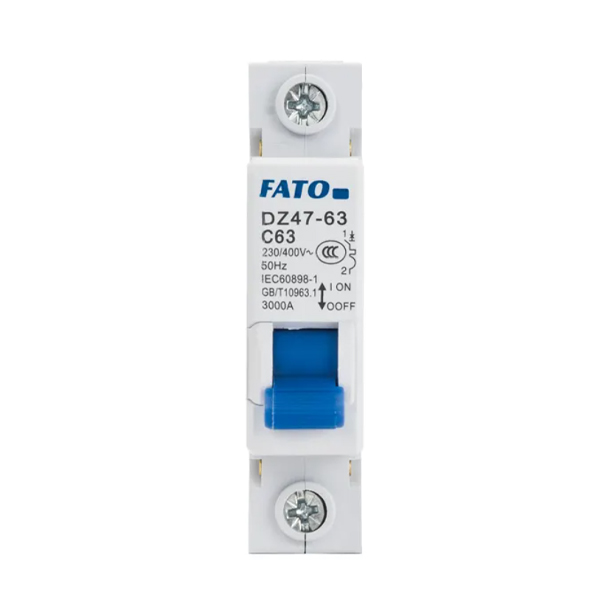

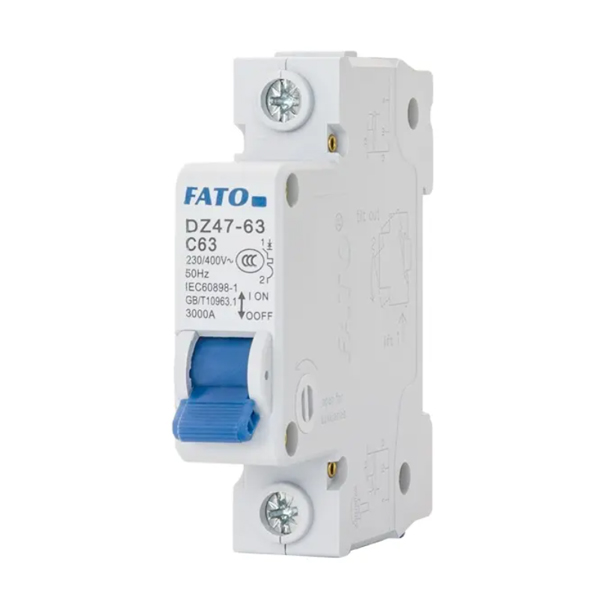

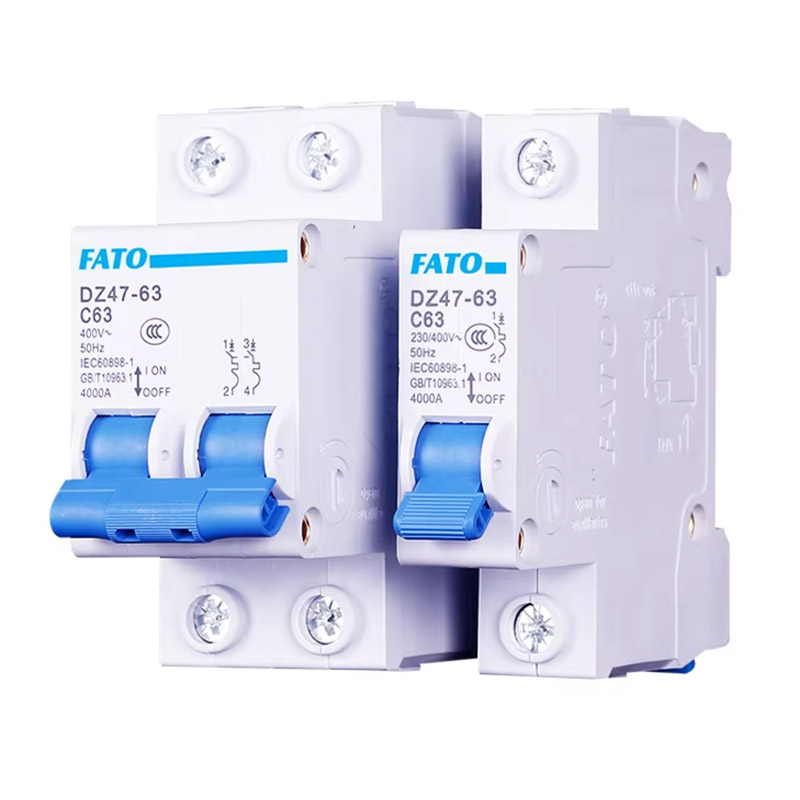

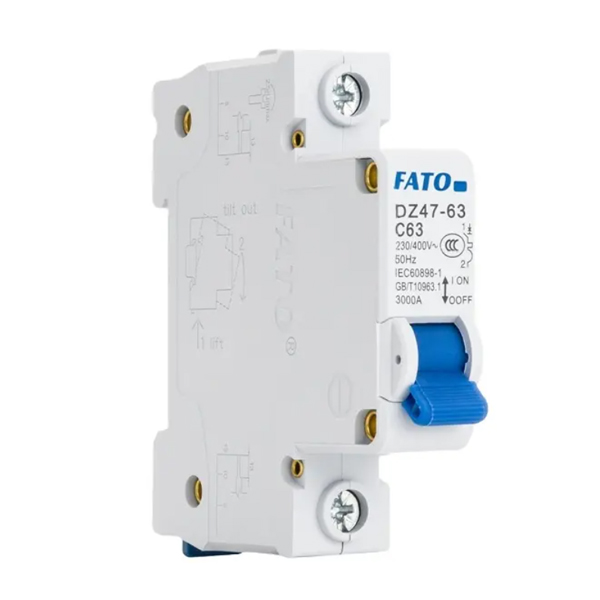

Spettacoli di prodotto
