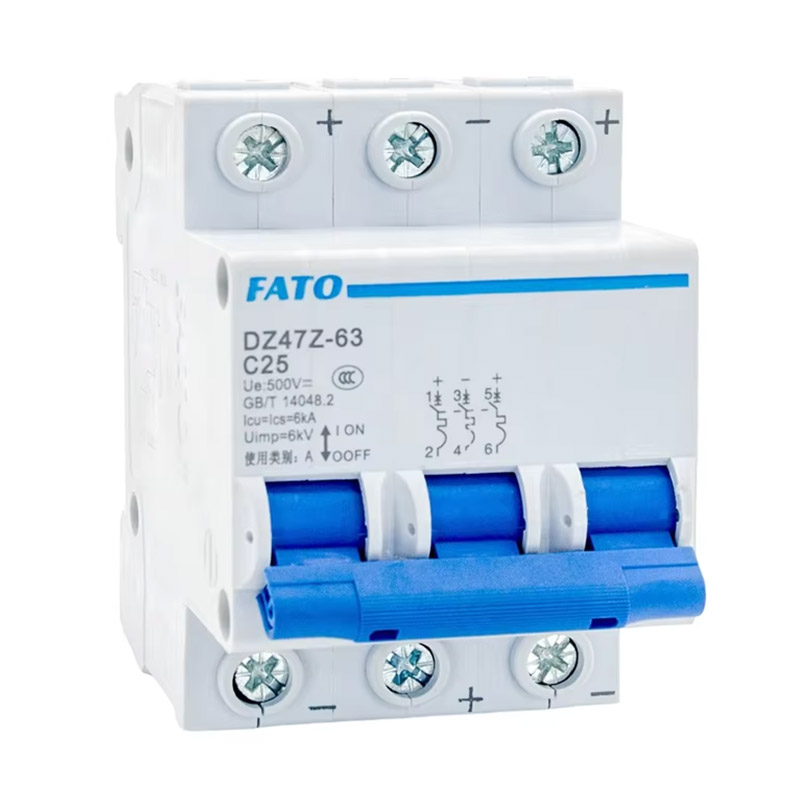

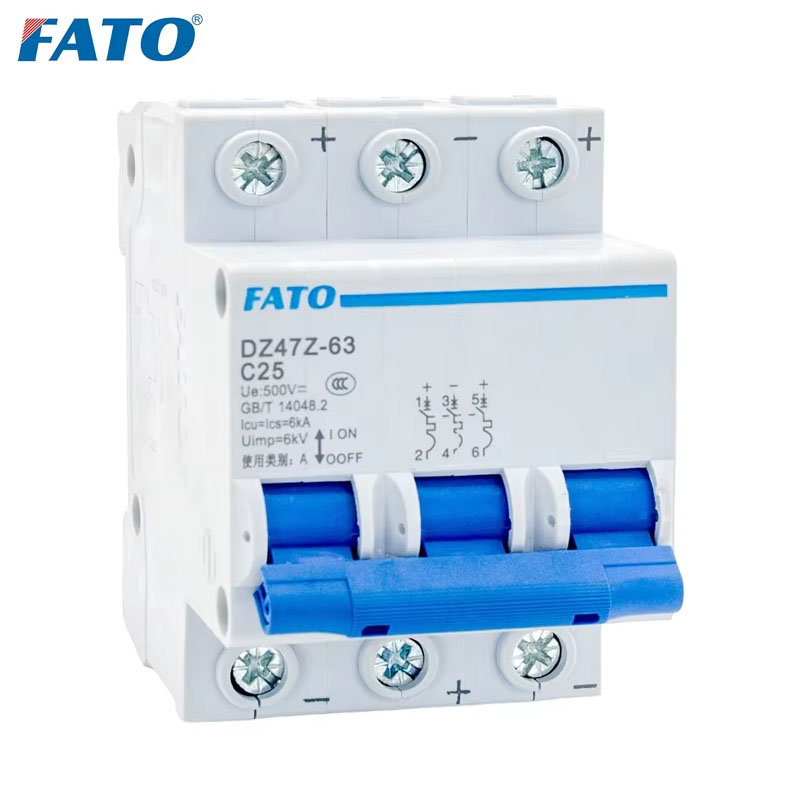

Interruttore in miniatura DZ47Z-63 DC

I dettagli dei prodotti mostrano

Ambito di applicazione

L'interruttore in miniatura della serie DZ47Z è progettato per proteggere i circuiti DC con una tensione nominale di 750 V e una corrente nominale di 63A o meno da sovraccarichi e cortocircuiti in linee, illuminazione e apparecchiature di alimentazione. Inoltre, può essere utilizzato per il commutazione occasionale di linee e attrezzature in circostanze regolari.

Questo prodotto è conforme ai seguenti standard: IEC60898-2 e GB/T14048.2.

Caratteristiche della struttura

Gli interruttori di circuiti in questa raccolta presentano un involucro di plastica, protezione da sovracorrente, meccanismo operativo, punti di contatto e sistema di soppressione dell'arco. L'involucro è costruito con materiale plastico durevole e resistente al fuoco. Un interruttore a più poli viene creato combinando singoli singoli poli, con il meccanismo di protezione collegato da un'asta di collegamento e la maniglia di controllo collegata da un copertura, garantendo l'uniformità nell'attivazione di ciascun polo.

Condizione di lavoro

◇ Il limite superiore della temperatura dell'aria circostante non deve superare+40 ℃, il limite inferiore non deve essere inferiore a -5 ℃ e il valore medio di 24 ore non deve superare+35 ℃;

◇ Altitudine: l'altitudine del sito di installazione non deve superare i 2000 m;

◇ Condizioni atmosferiche: a+40 ℃, la temperatura relativa dell'aria non supera il 50%e è consentita un'umidità relativa maggiore a temperature più basse;

◇ La temperatura minima media del mese più piovoso non deve superare+25 ℃ e l'umidità relativa massima media di quel mese non deve superare il 90%, tenendo conto della condensa sulla superficie del prodotto causata dalle variazioni di temperatura;

◇ Livello di inquinamento: Livello 2;

◇ Categoria di installazione: Classe III;

◇ Tipo di installazione: la guida di installazione del tipo Th35-7.5 viene utilizzata per l'installazione;

◇ Condizioni di installazione: l'angolo di inclinazione tra la superficie di installazione e la superficie verticale non deve superare i 5 °.

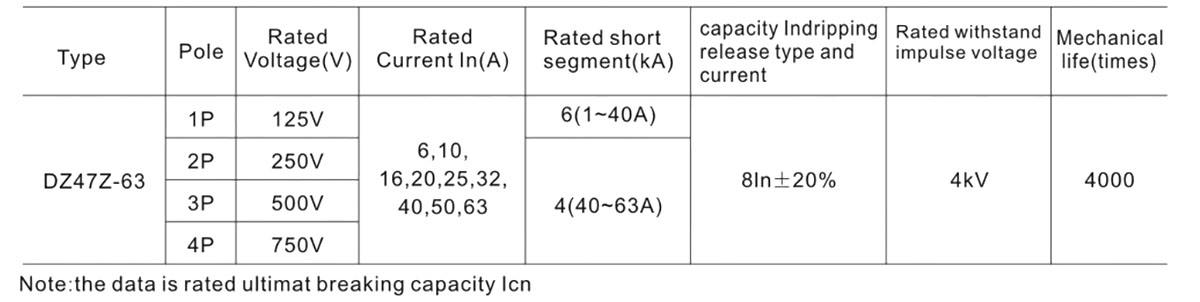

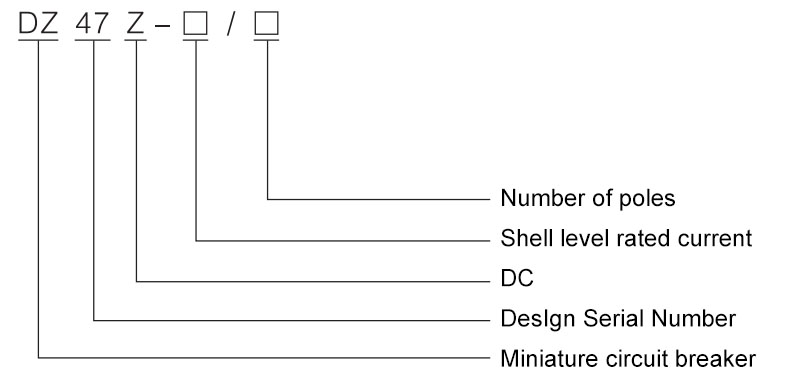

Specifiche e parametri

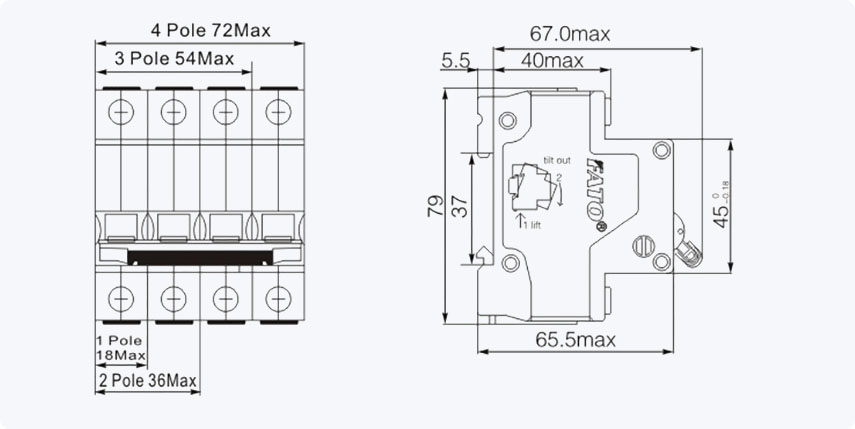

Aspetto e dimensioni

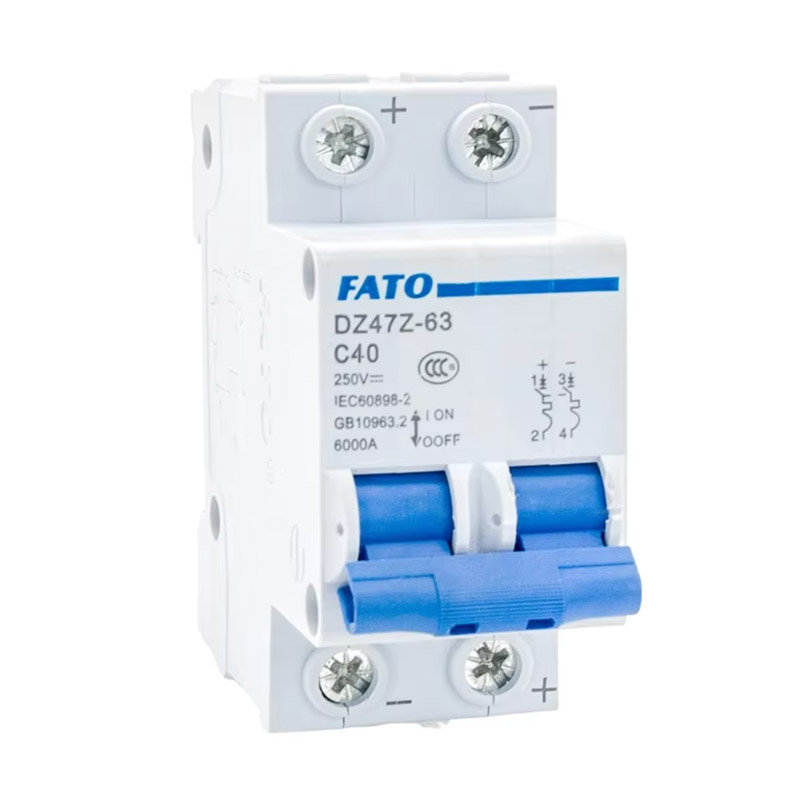

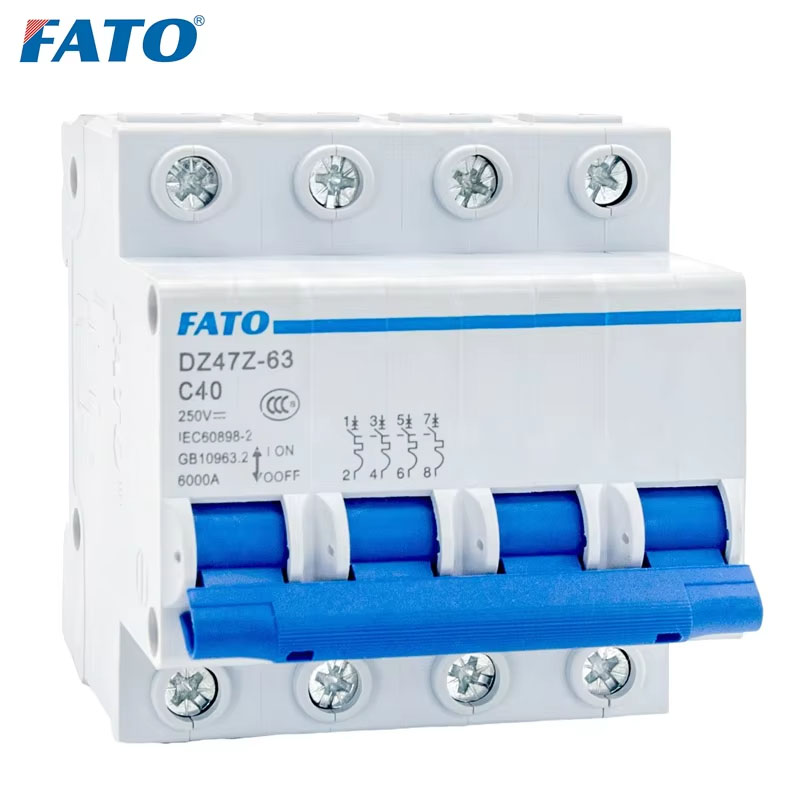

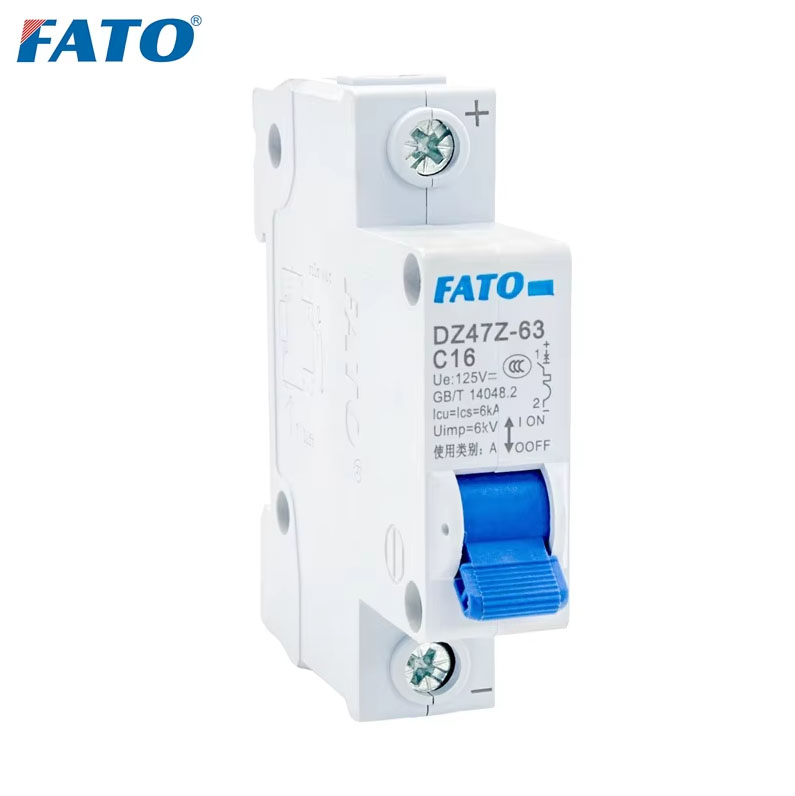

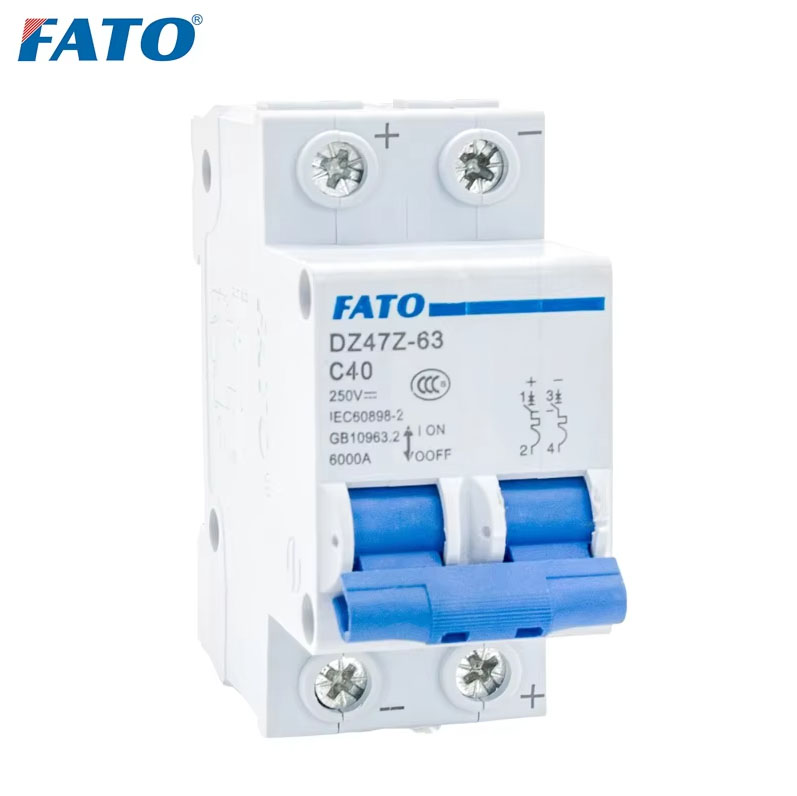

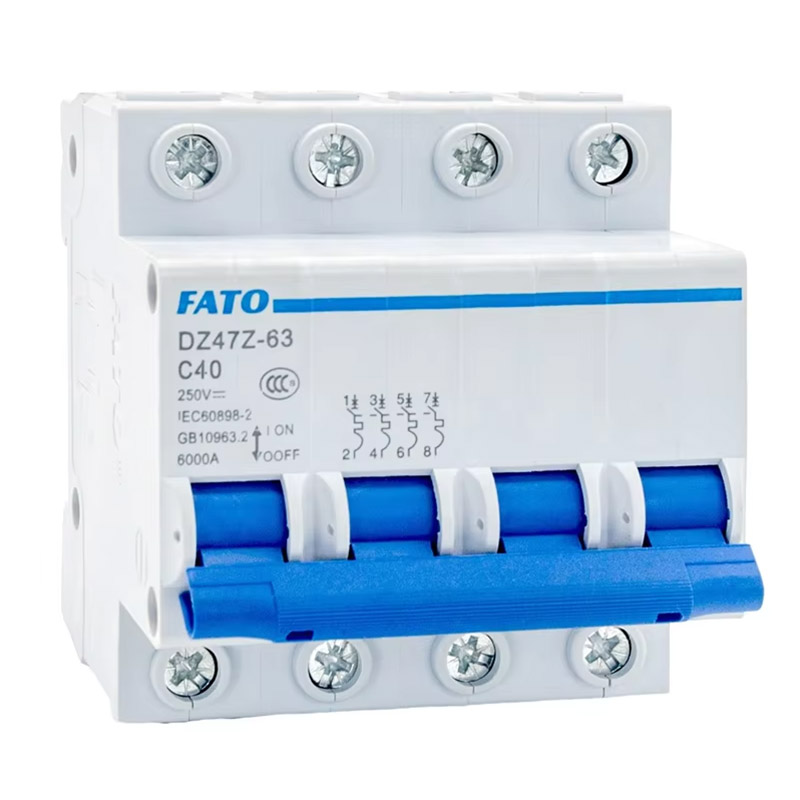

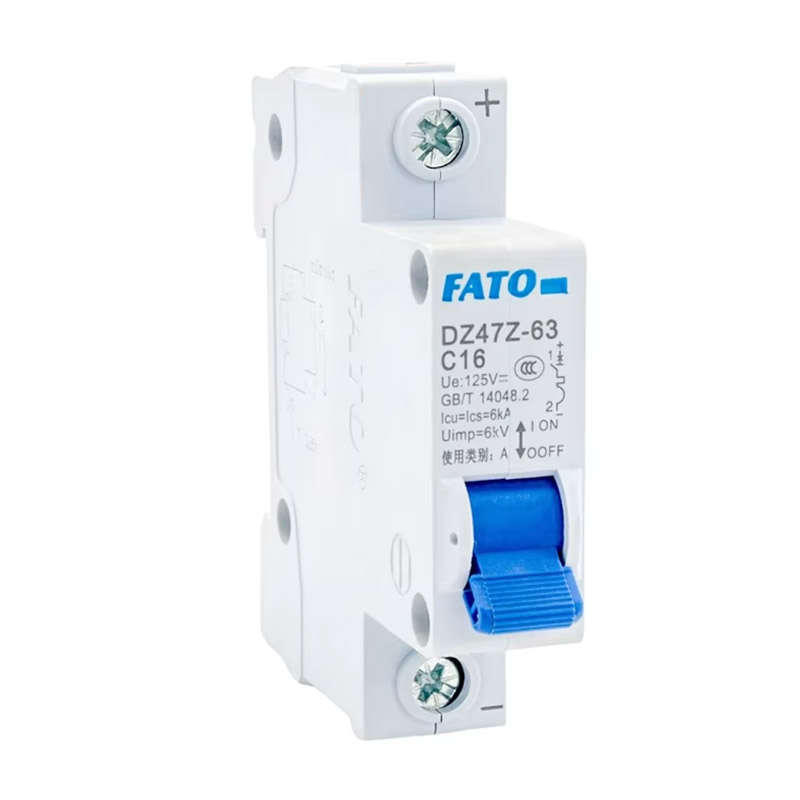

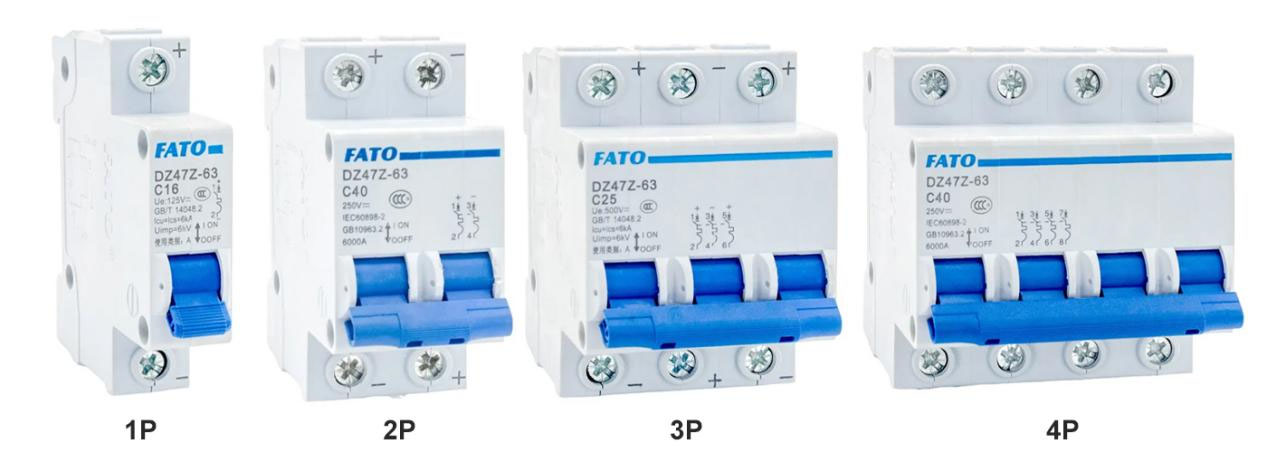

Spettacoli di prodotto
