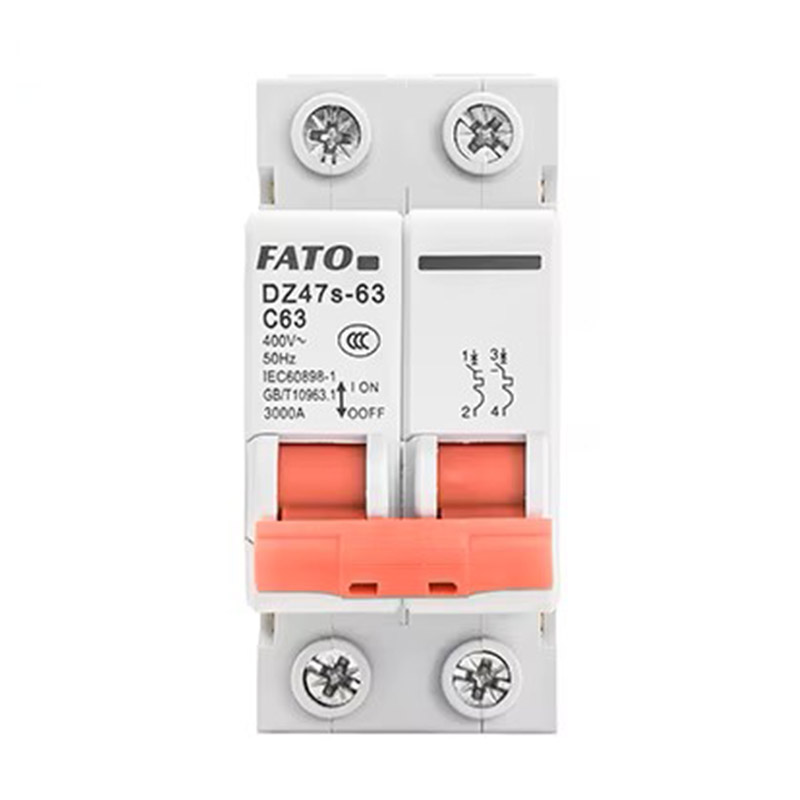

DZ47S-63 MCB Miniature Interruttore di rottura 4.5KA Capacità di rottura

Descrizione del prodotto

Ambito di applicazione

L'interruttore in miniatura della serie DZ47S-63 (H) è progettato per proteggere da sovraccarichi e cortometraggi in sistemi elettrici con una frequenza CA di 50Hz, una valutazione massima di tensione di 230/400 V e una valutazione di corrente fino a 100A. Inoltre, può essere utilizzato per la commutazione occasionale di linee e attrezzature in normali condizioni operative. Questo prodotto è conforme ai seguenti standard: IEC60898-1 、 GB10963.1

Caratteristiche della struttura

Questo seriers di interruttori comprende un solido recinto di plastica, un rilascio di sovracorrente, un meccanismo operativo, contatti e un sistema di soppressione dell'arco. L'involucro esterno è costruito da un materiale plastico ad alte prestazioni, resistente al fuoco. In questa configurazione, diverse unità a poli singolo combinate all'interruttore a più polo, con il meccanismo di viaggio collegato da un'asta e la maniglia operativa collegata dall'operazione on/off su tutti i poli.

Condizione di lavoro

◇ Il limite superiore della temperatura dell'aria circostante non deve superare+40 ℃, il limite inferiore non deve essere inferiore a -5 ℃ e il valore medio di 24 ore non deve superare+35 ℃;

◇ Altitudine: l'altitudine del sito di installazione non deve superare i 2000 m;

◇ Condizioni atmosferiche: a+40 ℃, la temperatura relativa dell'aria non supera il 50%, e una maggiore umidità relativa è consentita a temperature più basse;

◇ La temperatura minima media del mese più piovoso non deve superare+25 ℃ e il L'umidità relativa massima media di quel mese non deve superare il 90%, prendendo in Condensazione del conto sulla superficie del prodotto causata da variazioni di temperatura;

◇ Livello di inquinamento: Livello 2;

◇ Categoria di installazione: Classe III;

◇ Tipo di installazione: la guida di installazione del tipo Th35-7.5 viene utilizzata per l'installazione;

◇ Condizioni di installazione: l'angolo di inclinazione tra la superficie di installazione e la verticale La superficie non deve superare i 5 °.

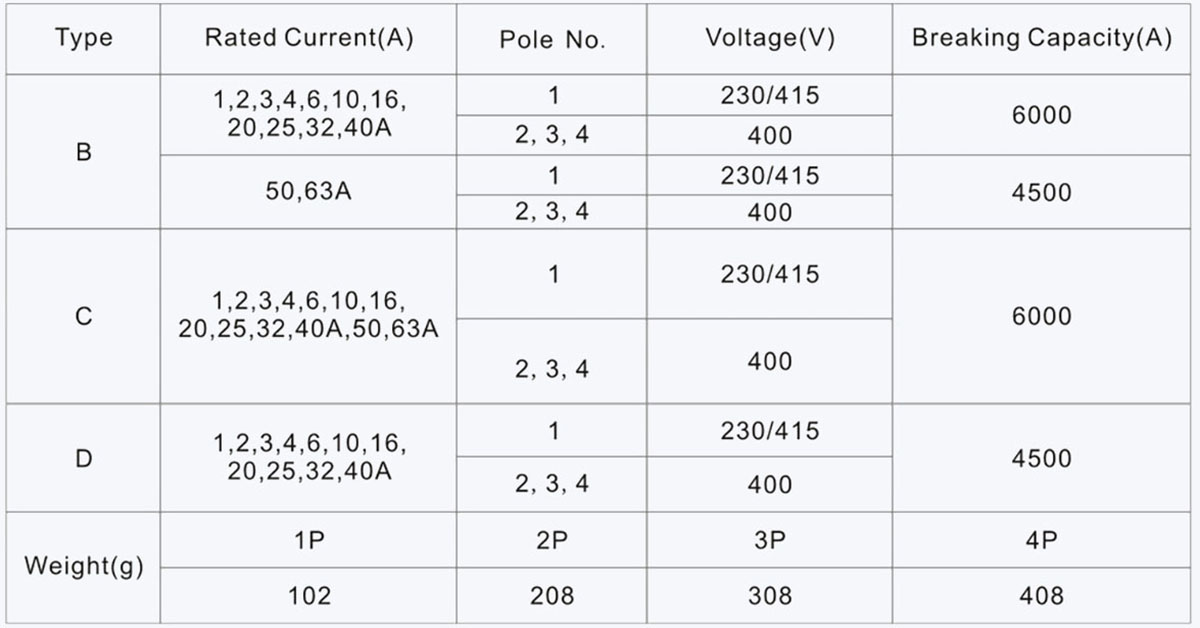

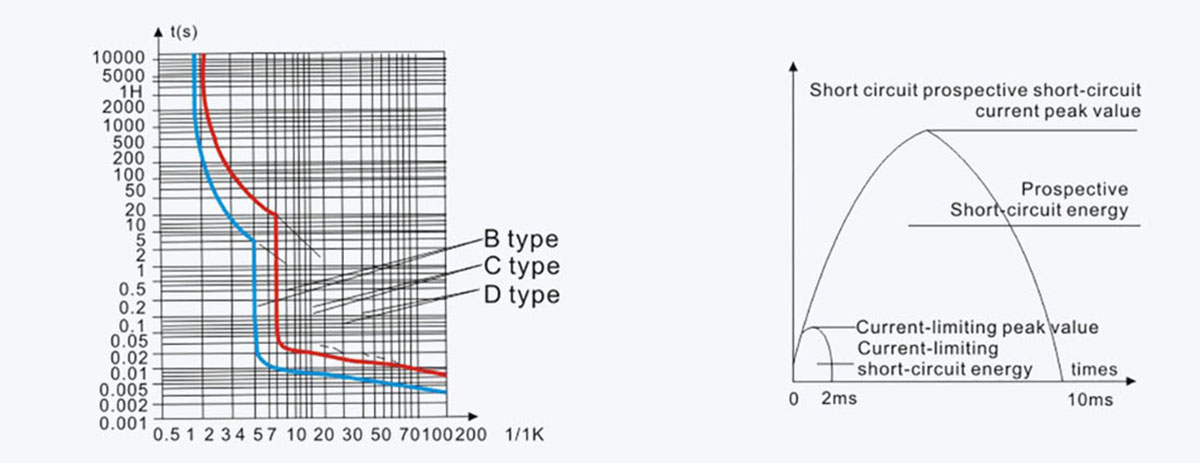

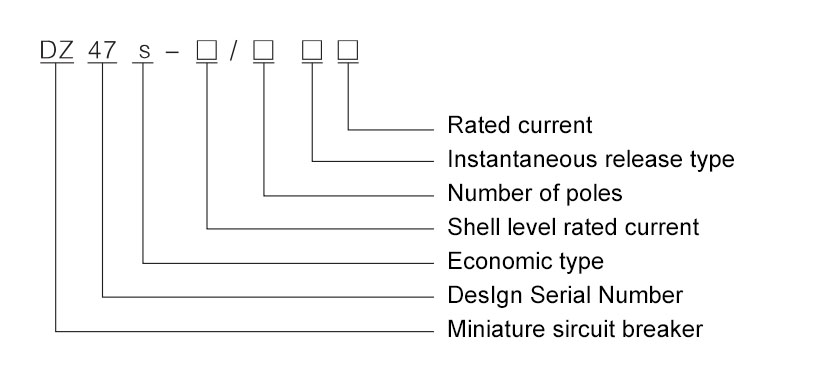

Specifiche e parametri

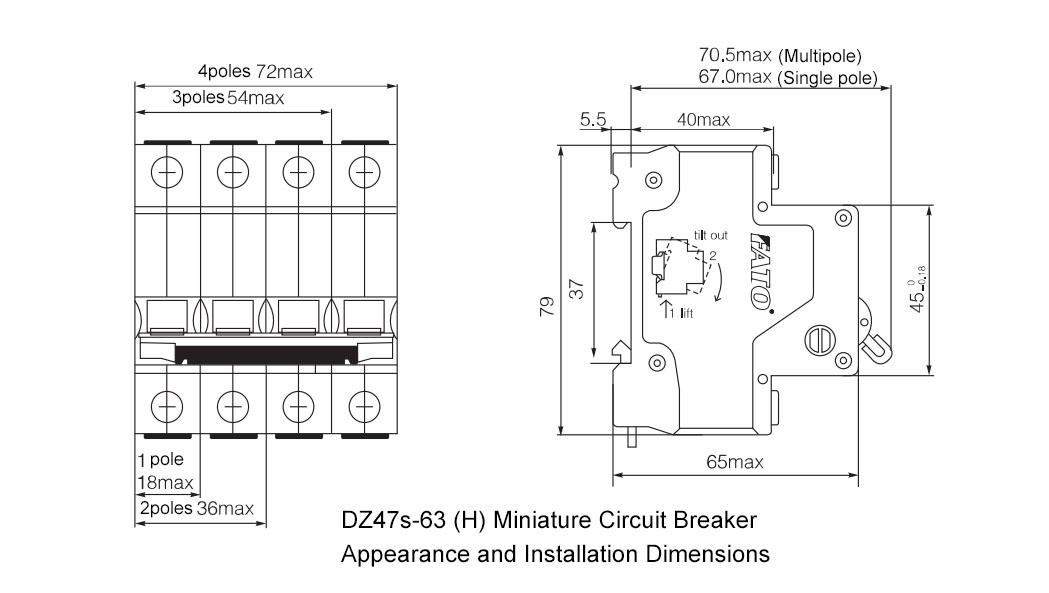

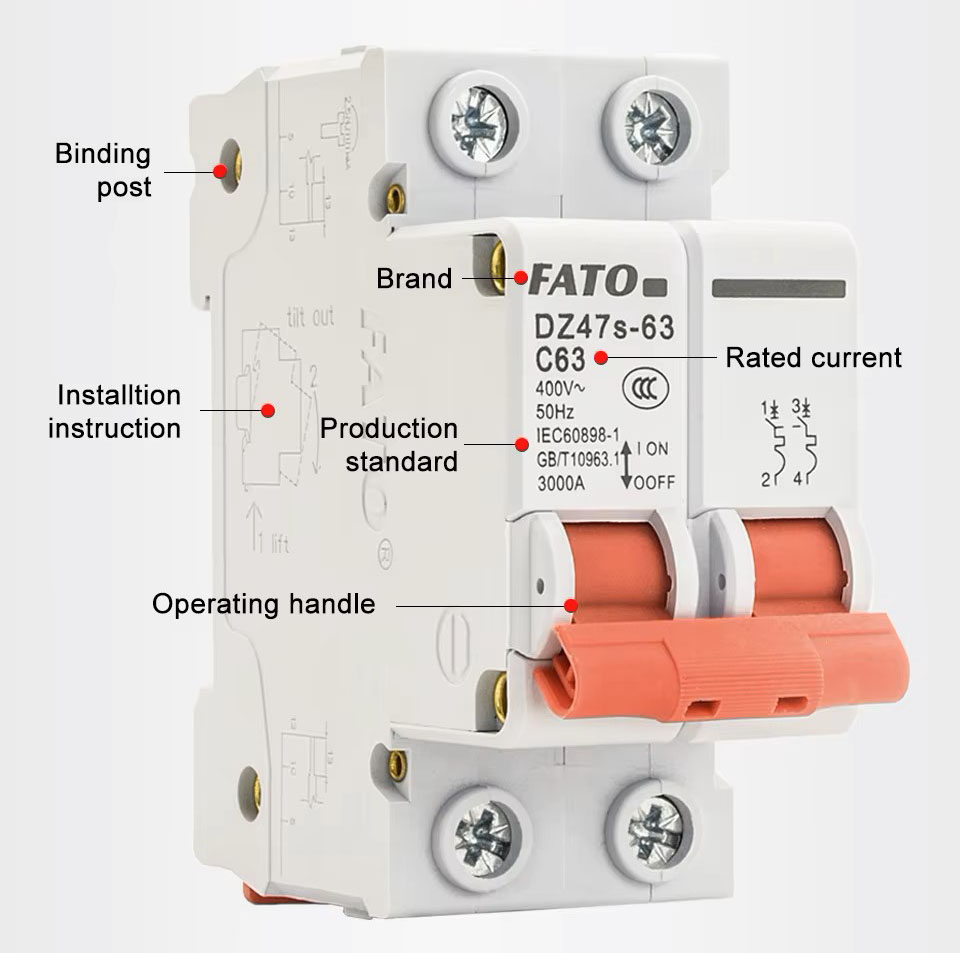

Aspetto e dimensioni

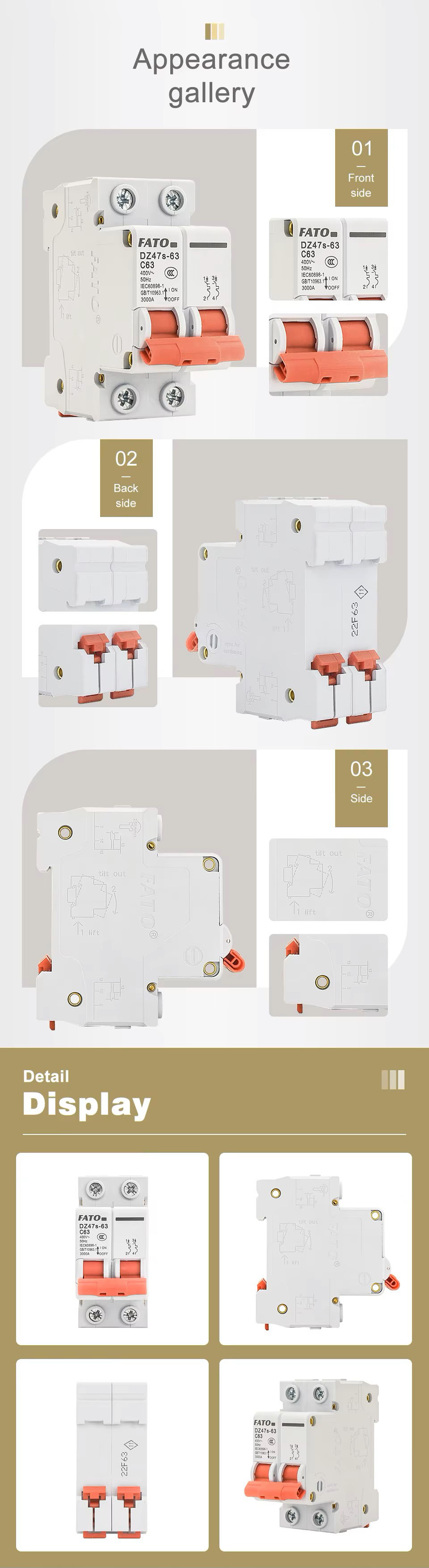

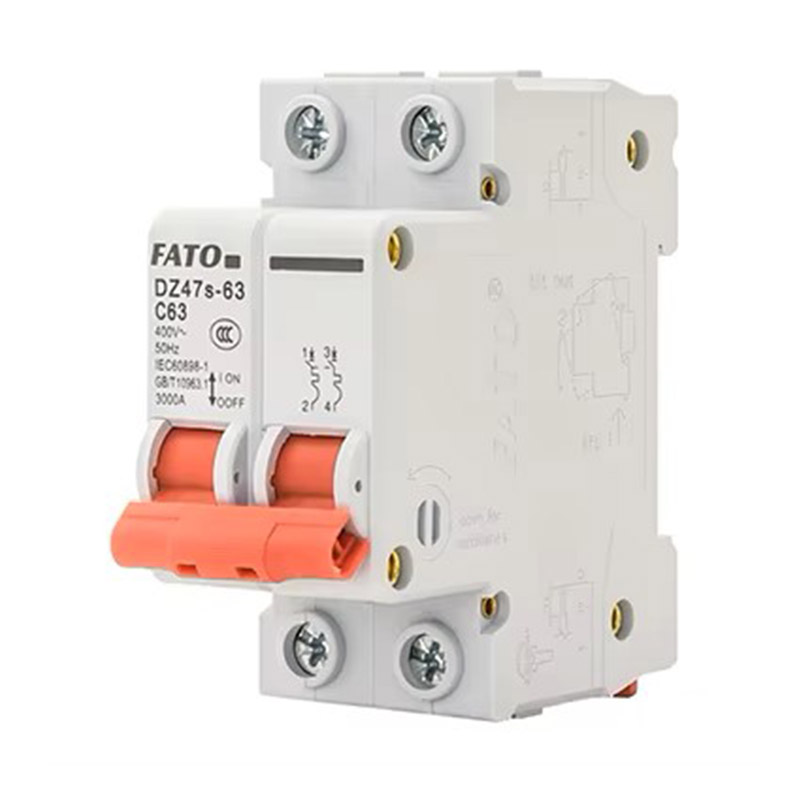

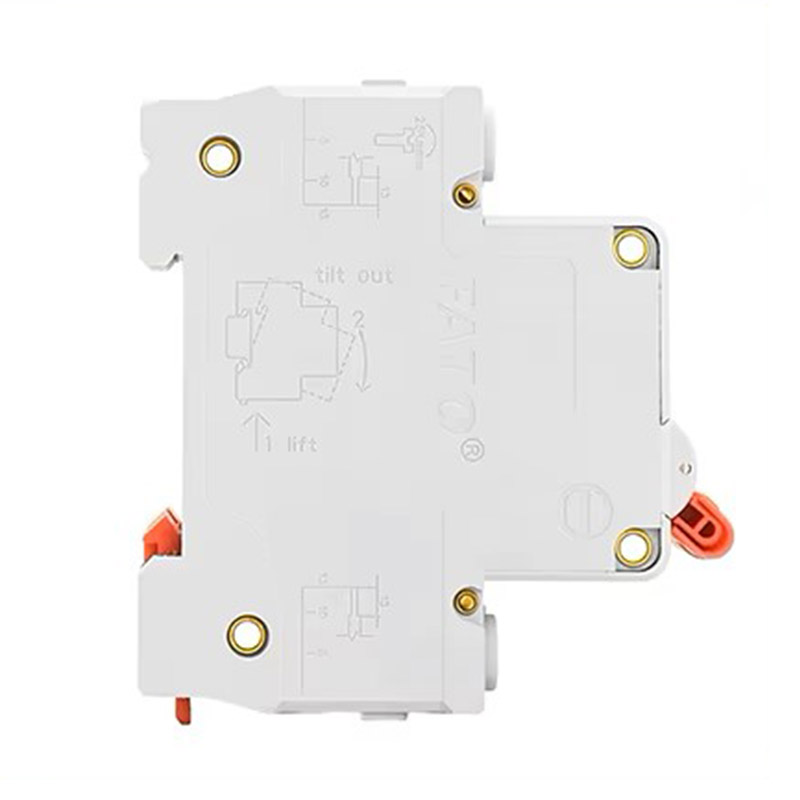

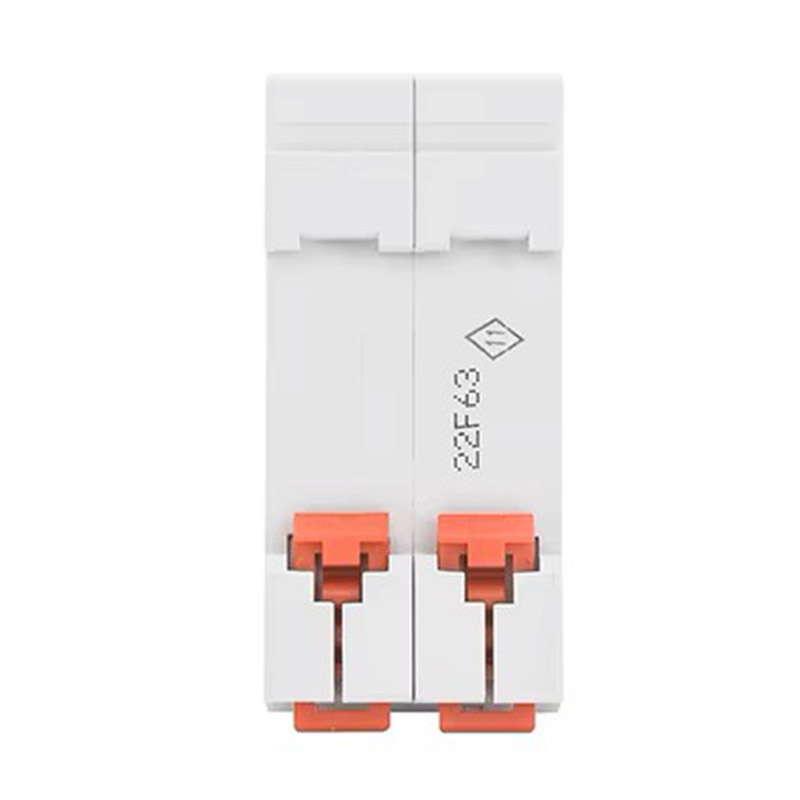

Spettacoli di prodotto
